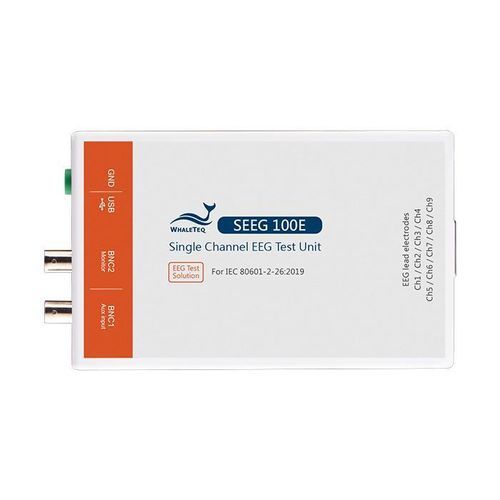

信号試験機 SEEG 100E

脳波自動USB

概要
SEEG 100Eは医療機器メーカー、試験ラボ、臨床工学チーム向けの専用EEGパフォーマンステスターです。IEC 80601-2-26:2019に基づく性能試験に対応し、1µVまでの低振幅信号出力や620kΩ/4.7nFの標準出力インピーダンス回路を内蔵し、実機に近いEEG信号を再現します。

主な機能

• 出力精度：0.5µVのDAC分解能でµVレンジの信号を生成し、振幅を精密に制御できます。
• 9チャンネル自動切替：個別チャネルの性能試験が可能（出力選択 Ch1–Ch9、Ch10–Ch22は短絡）。
• EEGデータベース再生：PhysioNet EDF、TXT、Binary等の臨床波形やユーザー定義波形を再生し、信号処理やアルゴリズムの検証に使用できます。
• IECアシスタントソフト：IEC 80601-2-26の試験手順をガイドし、セットアップ時間を短縮します。
• SDKによる自動化：テストシーケンスの統合・自動化を可能にする開発キットを提供します。

ハイライト

• 臨床記録波形やユーザー作成波形の高い再現性で信号処理を検証可能。
• 多様な信号種と広いレンジ：正弦波、三角波、矩形波、パルス、ヒステリシス等を細かな周波数・振幅ステップで生成。
• 620kΩ/4.7nFの出力インピーダンス回路とノイズ注入オプションで現実的な試験条件を再現。

パッケージ内容（注文情報の例）

• SEEG 100E x 1
• EEGブレイクアウトボックス x 1
• 結束バンド x 22
• USBケーブル x 1
• アース線 x 1

技術仕様

• 一般：主出力電圧精度 ±1%（≥50µVpp）；DAC分解能 0.5µV；サンプリングレート 5kHz ±0.1%；電源 USB 5Vdc、0.5A（高電力モード）。
• 信号範囲：正弦/三角/矩形/ヒステリシス 0.05–500Hz（ステップ0.01Hz）；振幅 −2000～2000µV（ステップ1µV）；パルス幅 2–300ms等。
• 出力オプション：DCオフセット −1000～1000mV（ステップ1mV）；出力インピーダンス回路 620kΩ/4.7nF 選択可能；ノイズ設定 50Hz/60Hz/80Hz/100Hz（試験・容量補正用）。
• 発注 / アクセサリ：型番 100-EE00102 = SEEG 100E 単チャネル試験システム（EEGブレイクアウトボックス、IECアシスタントソフト含む）。オプション：型番 100-OT00001 USBアイソレータ推奨。
