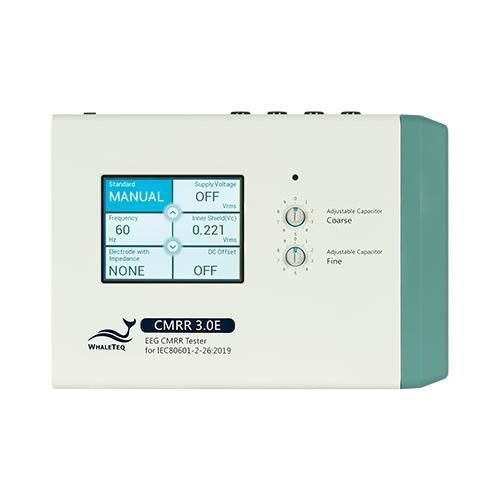

電気安全試験機 CMRR 3.0E

完全性信号電圧

概要
CMRR 3.0E は、IEC 80601-2-26:2019 および中国の規格 GB 9706.226 に準拠した EEG の共通モード除去比（CMRR）試験を行うために設計された装置です。複数の回路設計と内部／外部のシールドを統合し、試験の複雑さと環境ノイズを低減します。CMRR 3.0E は、医療用 EEG 機器の研究開発、適合性確認、生産ライン試験のための再現性ある試験データを提供します。

背景
医療用モニタはノイズの多い環境で動作します。共通モード除去比（CMRR）試験は、被試験機器（DUT）が共通モード干渉を抑制して信号の純度と診断精度を維持できるかを確認します。CMRR 3.0E は内部回路の二重シールドと専用の外部機構により環境ノイズを隔離します。より高精度な測定のためにオプションの外部シールドカバーを装着可能です。本体は最大120 dB（基準の89 dBを超える）の高い測定可能な CMRR を実現し、11:1（110 MΩ：10 MΩ）の電圧分圧器と測定回路を採用して100 pF コンデンサ後の共通モード点電圧 Vc を自動測定し、Vc 測定の実務上の課題を解決します。内蔵の正弦波信号発生器により標準試験電圧・周波数（20、2.828、0.5 Vrms および 2 Vrms を含む）を出力します。SDK により試験の自動化が可能で、Standard Assistant Software（別売）が適合試験の設定と実行を支援します。

機能

• 内蔵の較正済み正弦波発生器と電圧測定回路により試験信号の精度を確保し、共通モード点電圧を監視します。
• MCU と電子リレーを備えた多回路設計により RC 線や電圧選択の手動／自動切替が可能です。
• 二重シールド構造（内部回路のシールドと外部機構）により環境ノイズを効果的に隔離します。
• 広い電圧試験範囲：標準値 0.5 / 2.828 / 20 / 2 Vrms をサポートし、最大 70.71 Vrms まで拡張可能です。
• タッチスクリーンで電極選択とインピーダンス重畳を切替可能；可変コンデンサで微調整が可能です。
• SDK による自動試験に対応し、ソフトウェア制御の試験シーケンスが実行できます。
• Standard Assistant Software（別売）により適合試験の構成と実行を支援します。

ハイライト

• オールインワン回路設計により一般的な試験課題を克服；内蔵の較正済み発生器が一般的な信号発生器の出力不足を補います。
• 較正済み電圧測定回路により可変容量調整時に共通モード点電圧が確認できます。
• 不均衡試験での高い CMRR（最大 111 dB）；オプションのシールドカバーによりさらに高い CMRR 測定が可能です。
• 試験手順を簡素化し、最小限の操作で規格必須項目を完了できます。

発注／梱包内容（システム例）

• 型番：CMRR 3.0E
• IEC 80601-2-26:2019 および GB 9706.226 用 11 複合端子を備えた EEG CMRR テスター
• 梱包内容：CMRR 3.0E x 1；上部シールドカバー x 1；下部シールドカバー x 1；複合端子 x 11；USB ケーブル x 1；接地線 x 1；12V 電源アダプタ x 1（電源コードは含まず）

技術仕様

• 供給電圧：0.5 / 2.828 / 20 / 2 / (70.71) Vrms — ±1%*
• CM 点電圧：1.414 / 10 / 1 / (35.355) Vrms — ±1% (0.25 Vrms ±2%)
• 周波数：50 / 60 / 100 / 120 Hz — ±1%
• インピーダンスあり電極：タッチスクリーンで電極変更 — オプション：None / RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6 / ALL
• インピーダンスなし電極：タッチスクリーンで電極変更 — オプション：RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6
• 不均衡インピーダンス R：10 kΩ — 10 kΩ ±1%
• 不均衡インピーダンス C：47 nF — 47 nF ±5%
• 直流オフセット：交換可能なプリインストールバッテリーで駆動、RA / LA / LL / V1~V6 に付加可能 — 150 mV ±1%；断続使用で最大 40 時間
• 100 pF コンデンサ：11:1（110 MΩ : 10 MΩ）電圧分圧器を用いて間接測定 — 100 pF ±5%
• 使用環境：通常の実験室環境を想定；記載範囲内での重要部品の安定選定。注意：110 MΩ 分圧器は 85% を超える高湿度で影響を受けることがあります — 動作温度：15 - 30°C；10 - 75% RH
• *測定注記：より高精度のマルチメータによる測定を推奨します。
