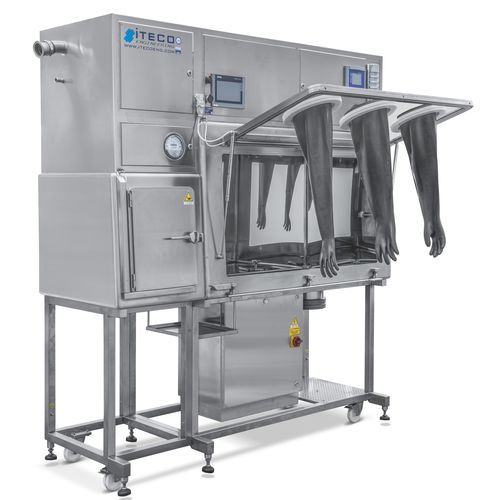

Isolador para distribuição AMI 503

para produtos perigososde contenção biológicade piso

Isolador de dosagem AMI 503 projetado para contenção e manuseio de substâncias altamente tóxicas ou sensíveis ao oxigênio. Estrutura em aço inoxidável AISI 316L com superfícies internas polidas espelho. A unidade é concebida para operar em diferentes modos de pressão e integra sistemas de filtração, monitorização e controlo para garantir segurança e gestão dos parâmetros de processo.

Modos operativos

• Pressão negativa (Ar): contenção para manipulação de substâncias altamente tóxicas.
• Pressão positiva (Azoto): manuseio de substâncias sensíveis ao oxigénio e não tóxicas.
• Pressão negativa (Azoto): contenção para manipulação de substâncias simultaneamente altamente tóxicas e sensíveis ao oxigénio.

Principais características técnicas

• Estrutura monolítica em aço inoxidável AISI 316L com superfícies internas polidas espelho.
• Pré-câmara: dimensões mm 500 x 700 x 600 (L x P x H); passagem útil mm 300 x 400 H.
• Câmara de trabalho: dimensões mm 1400 x 700 x 850 (L x P x H), parede frontal totalmente abrível, 3 flanges e luvas integradas.
• Suporte com painel de chapa perfurada para apoio de liner e prateleira para impressora.
• Compartimento técnico superior com passagens abríveis para acesso interno.
• Dimensões externas mm 1900 x 700 x 2100 (H); peso total aprox. 600 kg.
• Juntas pneumáticas.
• Intertravamento de segurança.
• Parte inferior com flange / continuous liner.
• Kit de limpeza com pistola de pulverização interna.
• Grupo filtrante absoluto H14 – bag-in/bag-out e grupo filtrante de carvão ativo.
• Válvulas de segurança na câmara e pré-câmara.
• Analizador de oxigénio para monitorização e gestão dos fluxos de azoto com alarme acústico e ótico por aumento de O2 durante o ciclo de inertização.
• Monitorização da eficiência dos filtros na saída via transmissores de pressão ligados ao sistema de gestão.
• Teste de fuga dos filtros.
• Conexões para fluidos, passagens para cabos e instrumentos internos, tomadas elétricas.
• Painel HMI táctil para gestão de todos os parâmetros funcionais do isolador.
• Conexões Ethernet e USB.
• Unidade de redução de pressão na entrada de gás de processo e unidade de redução de pressão na entrada de gás para a alimentação pneumática.
