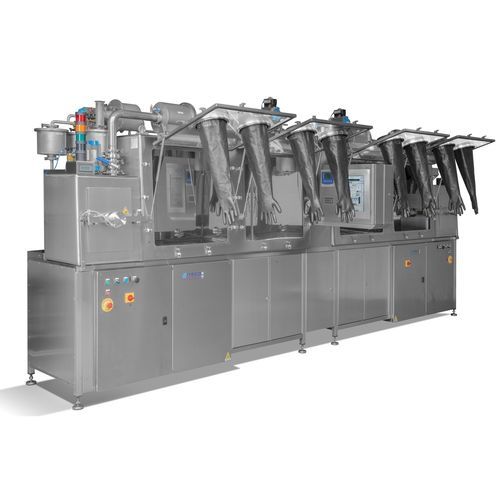

Isolador classe III

de contençãode piso

Analytical Isolator Ex é um isolador inertizado certificado ATEX, concebido para operações analíticas com solventes. Utiliza pressurização com nitrogénio para inertizar a câmara principal e os passagens laterais, reduzindo o oxigénio residual para cerca de 2–3 %. A unidade integra um sistema de automação para pesagem e gestão do processo, com alarmes, controlo de acesso e registo dos parâmetros de operação.

Principais funcionalidades

• Pressurização com nitrogénio para inertizar a câmara principal e os passagens laterais, alcançando níveis de oxigénio residual abaixo de ~2–3 %.
• Ciclo de inertização automatizado (lavagem das câmaras com nitrogénio) iniciado na partida da máquina.
• Sistema de gestão dos parâmetros do processo de pesagem incluindo ajuste do sistema de exaustão, controlo da iluminação, monitorização da pressão diferencial (câmara principal e passagens laterais), controlo de pressão, monitorização da troca de filtros e controlo do oxigénio.
• Alarmes, configuração e gestão dos parâmetros do processo, registos de tempo de operação e controlo de acesso por programa.

Configurações / Versões

• Versão A: dimensões totais 4900 x 1330 x 2220 mm (C x P x A); peso total aprox. 1480 kg; alimentação elétrica 380 V – 3P+T; frequência 50/60 Hz.
• Versão B: dimensões totais 2700 x 910 x 2220 mm (C x P x A); peso total aprox. 760 kg; alimentação elétrica 380 V – 3P+T; frequência 50/60 Hz.

Certificações e nível de contenção

• Projetado e fabricado em conformidade com a Diretiva ATEX 2014/34/UE.
• Marcação/classificação: II 3/-G IIB T4.
• Nível de contenção: OEB5 (teste Smepac).

Características técnicas / especificações

• Método de inertização: pressurização com nitrogénio com ciclo de lavagem automatizado.
• Objetivo de oxigénio residual após inertização: abaixo de 2–3 %.
• Controlo do processo: gestão dos parâmetros de pesagem, ajuste da exaustão, monitorização da pressão diferencial, controlo do oxigénio, monitorização da troca de filtros, alarmes e registos.
• Controlo de acesso: gestão de acessos por programa para funções operacionais e de segurança.
• Alimentação elétrica (ambas as versões documentadas): 380 V – 3P+T; frequência 50/60 Hz.
• Opções de ocupação de espaço documentadas: 4900 x 1330 x 2220 mm (~1480 kg) e 2700 x 910 x 2220 mm (~760 kg).
• Conformidade: ATEX 2014/34/UE; classificação II 3/-G IIB T4; contenção OEB5.
