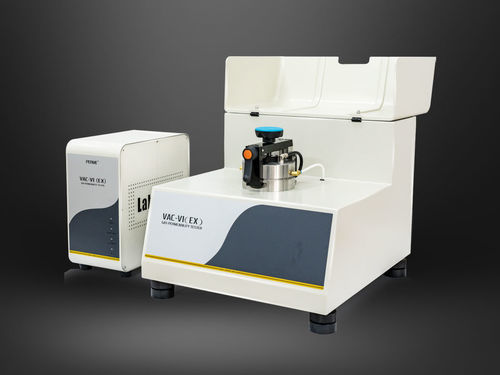

Aparelho para teste de pressão de gás VAC-V1 (EX)

de dióxido de carbonode oxigêniode nitrogênio

O VAC-V1 (EX) Gas Permeability Tester é um instrumento baseado na pressão diferencial, concebido para determinar as taxas de transmissão de gás e as propriedades de permeabilidade relacionadas com gases comuns, bem como gases tóxicos, inflamáveis ou explosivos para películas, películas compostas, materiais de alta barreira, folhas e lâminas a várias temperaturas. Caraterísticas do produto

• O testador usa o design de controle dividido do Labthink com separação completa entre o mainframe e o módulo de controle para garantir a segurança do teste.
• Adequado para testes de permeabilidade a gases inflamáveis, explosivos ou tóxicos.
• Determinação simultânea da taxa de transmissão de gás, coeficiente de permeabilidade, coeficiente de solubilidade e coeficiente de difusão.
• O controlador de temperatura de circulação de líquido de grande alcance e alta precisão suporta testes em diferentes condições.
• Dois modos de julgamento do processo de teste disponíveis: Modo Proporcional e Modo Fuzzy.
• A faixa de teste pode ser estendida para satisfazer os requisitos de materiais de alta permeabilidade.
• Ajuste de dados em temperaturas arbitrárias; resultados de testes para condições extremas podem ser obtidos.
• Processo de teste automático controlado por PC.
• Filme de referência disponível para calibração rápida para garantir a precisão e versatilidade dos dados de teste.
• Equipado com porta de dados universal RS232 para transferência de dados conveniente.
• Compatível com o Lystem™ Lab Data Sharing System para gerenciamento unificado de resultados de teste e relatórios.

Princípio O VAC-V1 (EX) é baseado no método de pressão diferencial: uma amostra pré-condicionada é fixada entre uma câmara superior (pressão mais alta) e uma câmara inferior (pressão mais baixa); depois de evacuar a câmara inferior e o sistema, um gás de teste a uma pressão definida é introduzido na câmara superior, criando uma diferença de pressão constante. O gás permeia através da amostra para a câmara de baixa pressão e as propriedades de permeabilidade são determinadas através da monitorização das alterações de pressão na câmara inferior. Padrões

• Está em conformidade com: ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1 e YBB 00082003.

Aplicações

• Filmes Inclui filmes plásticos, filmes compostos de plástico, filmes compostos de papel-plástico, filmes coextrudidos, filmes aluminizados, folhas de alumínio, filmes compostos de folha de alumínio, etc.
• Folhas Inclui plásticos de engenharia, borracha, folhas de materiais de construção (por exemplo, folhas de PP, PVC, PVDC).
• Vários Gases O2, CO2, N2, Ar, He e outros gases (fornecimento de gás de ensaio fora do âmbito da entrega).
• Gases inflamáveis, explosivos e venenosos Aplicável a ensaios de permeabilidade de gases inflamáveis, explosivos e tóxicos.
• Filmes biodegradáveis Ensaios de permeabilidade a gases de películas biodegradáveis (por exemplo, sacos à base de amido).
• Materiais para utilização aeroespacial Ensaios de permeabilidade ao hélio para sacos de gás para dirigíveis.
• Papel e cartão de papel Materiais compósitos de papel e papel-plástico (por exemplo, papel aluminizado para embalagens de cigarros, folhas Tetra Pak, taças de papel, copos de papel descartáveis).
• Películas de tinta Ensaios de permeabilidade de substratos revestidos com películas de tinta.
• Tecido e papel de fibra de vidro Incluindo tecido de fibra de vidro e materiais de papel (por exemplo, pano de pintura de Teflon, pano de soldadura de Teflon, pano de borracha de silicone de Teflon).
• Materiais de tubos macios para cosméticos Tubos de cosméticos, tubos de alumínio-plástico, tubos de pasta de dentes.
• Chapas de borracha Várias folhas de borracha (por exemplo, pneus de automóveis).

Configurações / Opções

• Configurações padrão: Mainframe, controlador termostático, PC, software profissional, amostrador profissional, graxa para vácuo, papel de filtro quantitativo rápido, bomba de vácuo.
• Peças opcionais: Lâminas de amostragem, graxa para vácuo, óleo para bomba de vácuo, papel de filtro quantitativo rápido.
• Nota: A porta da fonte de gás é um tubo de PU de Φ6 mm. As fontes de gás e a água destilada devem ser preparadas pelo utilizador.

Caraterísticas / Especificações técnicas

• Faixa de teste: 0.05 ~ 50.000 cm3/m2-24h-0,1 MPa (comum); limite superior ≥ 500.000 cm3/m2-24h-0,1 MPa (volume alargado).
• Número de espécimes: 1.
• Resolução de vácuo: 0.1 Pa.
• Grau de vácuo da câmara de teste: < 10 Pa.
• Temperatura: 5 ℃ ~ 95 ℃.
• Precisão de temperatura: ±0,1 ℃.
• Tamanho da amostra: Φ97 mm.
• Área de teste: 38.48 cm2 (Φ70 mm).
• Gás de teste: H2, O2, N2, CO2 (fornecimento de gás fora do escopo de entrega).
• Pressão de teste: 10 kPa ~ 200 kPa (comum).
• Pressão de fornecimento de gás: 0,5 MPa ~ 0,6 MPa.
• Tamanho da porta: Tubo de PU de Φ6 mm.
• Dimensão do Instrumento (C×L×A): 500 mm × 575 mm × 450 mm.
• Fonte de Alimentação: 220 VAC 50 Hz.
• Peso Líquido: 50 kg.
