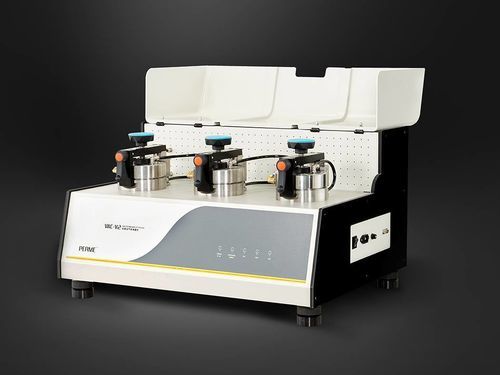

Aparelho para teste de permeabilidade a gazes VAC-V2

de laboratóriode bancada

Visão geral
VAC-V2 utiliza o método de diferença de pressão para medir a taxa de transmissão de gases e determinar os coeficientes de solubilidade, difusão e permeabilidade de filmes plásticos, filmes compostos, materiais de alta barreira, chapas e folhas de alumínio. Desenvolvido para uso em laboratório e controlo de qualidade, fornece dados de barreira reproduzíveis.

Características do produto

• Medição numa única operação da taxa de transmissão de gás, coeficiente de solubilidade, coeficiente de difusão e coeficiente de permeabilidade
• Três câmaras de espécimes independentes fornecem resultados separados para até três amostras diferentes ou equivalentes
• Grande amplitude e controlo de alta precisão de temperatura (5–95°C) e humidade para diferentes condições de ensaio
• Dois modos de ensaio: modo proporcional e modo padrão
• Faixa de ensaio expansível para materiais com alta permeabilidade
• Função de ajuste de dados para obter resultados fiáveis em condições extremas e em diferentes temperaturas
• Personalização opcional para ensaios com gases tóxicos, inflamáveis ou explosivos
• Controlado por computador com sequência de ensaio automática e registo de dados
• Filme de referência para calibração rápida e resultados comparáveis
• Porta RS232 padrão para exportação de dados e integração com sistemas laboratoriais
• Compatível com o Lystem™ Lab Data Sharing System para gestão centralizada de resultados e relatórios

Princípio de ensaio
A amostra pré‑condicionada é montada e vedada entre duas câmaras de uma célula de difusão. A câmara de baixa pressão é evacuada primeiro e, em seguida, a célula é totalmente evacuada. O gás de ensaio é introduzido na câmara de alta pressão para estabelecer uma diferença de pressão constante. O gás permeia através da amostra para a câmara de baixa pressão; a permeabilidade e coeficientes relacionados são calculados a partir das variações de pressão registadas na câmara de baixa pressão.

Normas

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicações

• Aplicações básicas: filmes plásticos (simples e compostos), laminados papel‑plástico, filmes coextrusados, filmes metalizados, folhas de alumínio e materiais semelhantes em membrana.
• Chapas: plásticos de engenharia, chapas de borracha e materiais de construção (ex. PP, PVC, PVDC).
• Aplicações ampliadas: medição da permeabilidade a O2, CO2, N2, ar e He; ensaios com gases inflamáveis/explosivos (personalização); filmes biodegradáveis; materiais aeroespaciais (testes com hélio); papel e cartão metalizado; substratos revestidos; tecidos técnicos; tubos flexíveis para cosméticos e pasta de dentes; chapas de borracha, incluindo aplicações em pneus.

Especificações técnicas

• Intervalo de ensaio (filme, padrão): 0,05 ~ 50.000 cm3/m2·24h·0,1MPa; estendido: ≥ 500.000 cm3/m2·24h·0,1MPa (opcional)
• Número de amostras: 3 (resultados independentes)
• Resolução de vácuo: 0,1 Pa
• Vácuo da câmara de ensaio: <20 Pa
• Faixa de temperatura: 5°C ~ 95°C; precisão: ±0,1°C
• Humidade: 0%RH, 5%RH ~ 90%RH (umidificação automática personalizável 15°C~40°C)
• Precisão de humidade: ±1%RH
• Tamanho da amostra: Φ97 mm; área de ensaio: 38.48 cm2
• Gases de ensaio: O2, N2, CO2 (fornecimento externo)
• Pressão de ensaio: 10 kPa ~ 200 kPa
• Pressão de fornecimento de gás: 0,4 MPa ~ 0,6 MPa
• Tamanho da porta: Φ6 mm tubo PU
• Dimensões: 760 mm (C) x 575 mm (L) x 450 mm (A)
• Alimentação: 220VAC 50Hz / 120VAC 60Hz
• Peso líquido: 88 kg

Configuração e notas
Escopo padrão: unidade principal, controlador de temperatura constante, software profissional, cortador de amostras circular, graxa para vácuo, papel de filtro quantificável rápido e bomba de vácuo (importada). Opcionais: lâminas de substituição, graxa, óleo para bomba, papel de filtro adicional. Nota: entrada de gás é tubo PU Φ6 mm; o cliente deve fornecer gás e água destilada quando necessário.
