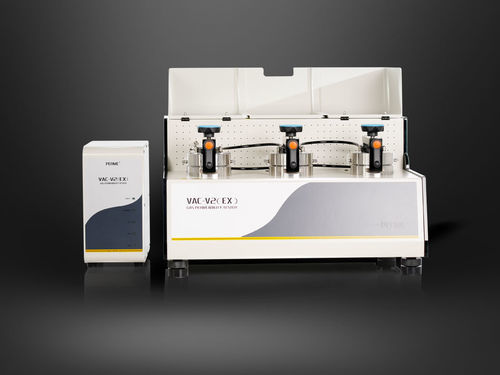

Aparelho para teste de difusão VAC-V2 (EX)

de solubilidadede permeabilidade a gazesde permeabilidade

O VAC-V2 (EX) é um testador de permeabilidade a gases baseado no método de diferença de pressão, projetado para determinar a taxa de transmissão de gases e derivar coeficientes de permeabilidade, solubilidade e difusão para filmes, filmes compostos, materiais de alta barreira, chapas e folhas de alumínio em várias temperaturas. É adequado para gases comuns e também para gases tóxicos, inflamáveis ou explosivos.

Recursos do produto

• O sistema de controle dividido Labthink realiza a separação completa entre a estrutura principal do testador e o módulo de controle para garantir a segurança dos testes.
• Adequado para determinação da taxa de transmissão de gases inflamáveis, explosivos ou tóxicos; certificado TUV de segurança.
• Três células de teste independentes permitem testar simultaneamente três amostras idênticas ou diferentes.
• Determinação simultânea da taxa de transmissão de gás, coeficiente de permeabilidade, coeficiente de solubilidade e coeficiente de difusão.
• Controlador de temperatura por circulação de líquido de ampla faixa e alta precisão para testes em diferentes condições.
• Disponíveis dois modos de julgamento do processo de teste: Modo Proporcional e Modo Fuzzy.
• Faixa de teste expansível para materiais com alta taxa de transmissão.
• Ajuste de dados a qualquer temperatura para obter resultados em condições extremas.
• Controle por PC para execução automática do processo de teste.
• Filme de referência disponível para calibração rápida, garantindo precisão e comparabilidade dos dados.
• Porta de dados RS232 para transferência; compatível com o Lystem Laboratory Data Sharing System.

Princípio

• O instrumento baseia-se no método de diferença de pressão: uma amostra pré-condicionada é presa entre uma câmara de ensaio superior (maior pressão) e uma câmara inferior (evacuada). Após evacuação da câmara inferior e do sistema, a câmara superior é purgada com gás de ensaio para estabelecer uma diferença de pressão constante e ajustável. O gás permeia a amostra para a câmara de baixa pressão e os parâmetros de permeabilidade são obtidos monitorando as mudanças de pressão na câmara inferior.

Normas

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicações

• Aplicações básicas
  • Filmes: filmes plásticos, filmes compostos de plástico, filmes papel-plástico, filmes coextrudados, filmes aluminizados, folhas de alumínio, filmes compostos com folha de alumínio, etc.
  • Chapas: plásticos de engenharia, borracha e materiais de construção (ex.: PP, PVC, PVDC).
• Aplicações estendidas
  • Diversos gases: O2, CO2, N2, ar, He e outros gases.
  • Gases inflamáveis, explosivos e tóxicos: ensaios de permeabilidade para esses gases.
  • Filmes biodegradáveis: ex. sacos à base de amido.
  • Materiais aeroespaciais: ensaio de permeabilidade ao hélio para bolsas de gás de dirigíveis.
  • Papel e papelão: papel aluminizado, folhas Tetra Pak, recipientes descartáveis e copos.
  • Filmes pintados: permeabilidade de revestimentos de tinta sobre substratos.
  • Têxteis e papéis de fibra de vidro: ex. tecidos revestidos de PTFE, tecidos para solda, tecidos de borracha siliconada.
  • Materiais para tubos cosméticos: tubos cosméticos, tubos alumínio-plástico, tubos de pasta de dente.
  • Folhas de borracha: várias folhas de borracha (ex.: materiais para pneus).

Configurações

• Configuração padrão: unidade principal, controlador termostático, computador, software profissional, amostrador especial, graxa para vácuo, papel filtro quantitativo rápido, bomba de vácuo (entrada).
• Peças opcionais: lâmina de amostragem, graxa para vácuo, óleo para bomba de vácuo, papel filtro quantitativo rápido.
• Nota: A entrada de ar deste testador é um tubo de poliuretano Φ6 mm; a fonte de gás deve ser fornecida pelo usuário.

Características / especificações técnicas

• Faixa de teste (volume padrão): 0.05 a 50,000 cm³/m²·24h·0.1MPa
• Limite superior (volume estendido): ≥ 500,000 cm³/m²·24h·0.1MPa
• Número de amostras: 3 (dados independentes)
• Resolução de vácuo: 0.1 Pa
• Nível de vácuo da câmara de ensaio: <10 Pa
• Faixa de temperatura: 5℃–95℃
• Precisão da temperatura: ±0.1℃
• Tamanho da amostra: Φ97 mm
• Área de teste: 38.48 cm² (Φ70 mm)
• Gases de teste: H2, O2, N2 e CO2 (fontes de gás não incluídas)
• Pressão de teste: 10 kPa ~ 200 kPa (padrão)
• Pressão da fonte de gás: 0.5 MPa ~ 0.6 MPa
• Tamanho da porta: Φ6 mm (tubo PU)
• Dimensões do instrumento: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Alimentação: 220 VAC 50 Hz
• Peso líquido: 88 kg
