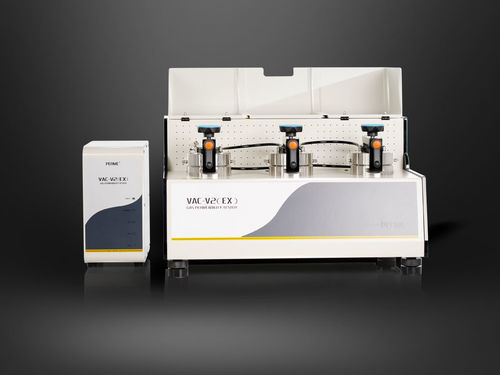

Aparelho para teste de permeabilidade a gazes VAC-V2 (EX)-H

de laboratóriode bancada

O VAC-V2 (EX)-H é um equipamento de permeabilidade a gases baseado no método de pressão diferencial, projetado para determinar a taxa de transmissão de gases e parâmetros de permeabilidade relacionados, incluindo gases comuns, tóxicos, inflamáveis ou explosivos. É adequado para filmes plásticos, filmes compostos, materiais de alta barreira, chapas e folhas de alumínio em diferentes temperaturas.

Tecnologia profissional

• Sistema de controlo dividido avançado que separa completamente a unidade principal e o módulo de controlo para garantir a segurança dos ensaios.
• Projetado para determinação da permeabilidade de gases inflamáveis, explosivos ou tóxicos.
• Realiza ensaios de permeabilidade em condições de pressão normal e alta pressão.
• Certificação de segurança TUV obtida.
• Três células de ensaio independentes permitem testar simultaneamente três amostras idênticas ou diferentes.
• Determina simultaneamente taxa de transmissão de gás, coeficiente de permeabilidade, coeficiente de solubilidade e coeficiente de difusão.
• Controlador de temperatura por circulação de líquido de ampla faixa e alta precisão para ensaios em várias condições.
• Dois modos de avaliação do processo de ensaio disponíveis: Modo Proporcional e Modo Fuzzy.
• Ajuste de dados a qualquer temperatura; resultados em condições extremas podem ser obtidos com facilidade.
• Controlado por PC, permitindo a automatização de todo o processo de ensaio.
• Filme de referência disponível para calibração rápida e garantia da precisão dos dados.
• Equipado com porta de dados RS232 para transferência de dados.
• Compatível com o Sistema de Partilha de Dados de Laboratório Lystem™ para gestão unificada de resultados e relatórios.

Princípio
O equipamento opera pelo método de pressão diferencial: uma amostra pré-condicionada é fixada entre uma câmara superior (maior pressão) e uma câmara inferior (menor pressão). A câmara inferior é evacuada e todo o sistema é posto a vácuo; após atingir o vácuo desejado, a câmara inferior é fechada e o gás de ensaio, a pressão definida, é introduzido na câmara superior para criar uma diferença de pressão constante e ajustável. O gás permeia a amostra do lado de alta pressão para o lado de baixa pressão e os parâmetros de permeabilidade são obtidos monitorizando as alterações de pressão na câmara inferior.

Normas
Conforme a: ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

Aplicações

• Filmes: filmes plásticos, filmes compostos plásticos, filmes papel-plástico, filmes coextrudados, filmes aluminizados, folhas de alumínio, filmes compostos com folha de alumínio, etc.
• Chapas: plásticos de engenharia, borracha e materiais de construção (ex.: PP, PVC, PVDC).
• Diversos gases: O2, CO2, N2, Ar, He, H2, etc.
• Gases inflamáveis, explosivos e tóxicos: ensaios de permeabilidade para estes gases.
• Filmes biodegradáveis: ex.: sacos à base de amido.
• Materiais para uso aeroespacial: ex.: ensaio de permeabilidade ao hélio de bolsas de gás.
• Papel e cartão: papel e compósitos papel-plástico como papel aluminizado para embalagens, chapas Tetra Pak, copos descartáveis.
• Filmes pintados: substratos revestidos com filmes de tinta.
• Tecido e papel de fibra de vidro: ex.: lonas de teflon, lonas de soldadura em teflon, tecidos com silicone.
• Materiais para tubos cosméticos: tubos cosméticos, tubos alumínio-plástico, tubos de pasta de dentes.
• Folhas de borracha: diversas folhas de borracha (ex.: pneus).

Configurações

• Configuração padrão: unidade principal, controlador termostático, computador, software profissional, amostrador especial, graxa de vácuo, papel de filtro quantitativo rápido, bomba de vácuo (entrada).
• Peças opcionais: lâmina de amostragem, graxa de vácuo, óleo para bomba de vácuo, papel de filtro quantitativo rápido adicional.
• Nota: entrada de ar é um tubo metálico de 1/8"; fontes de gás devem ser fornecidas pelo utilizador.

Especificações técnicas

• Faixa de ensaio: 0.05 a 50,000 cm3/m2·24h·0.1MPa (volume padrão); 0.05 a 1,000 cm3/m2·24h·0.1MPa (alta pressão).
• Número de amostras: 3 peças (dados respetivos).
• Resolução de vácuo: 0.1 Pa.
• Grau de vácuo da câmara de ensaio: < 10 Pa.
• Faixa de temperatura: 5°C – 95°C.
• Precisão de temperatura: ±0.1°C.
• Tamanho da amostra: Φ50 mm.
• Área de ensaio: 5 cm2.
• Gases de ensaio: H2, O2, N2, CO2 (fontes de gás não fornecidas).
• Pressão de ensaio: 100 kPa ~ 3000 kPa.
• Pressão de fornecimento de gás: 0.5 MPa ~ 0.6 MPa.
• Tamanho da porta: tubo metálico 1/8".
• Dimensões do instrumento: 760 mm (L) × 575 mm (W) × 450 mm (H).
• Alimentação: 220 VAC 50 Hz.
• Peso líquido: 88 kg.
