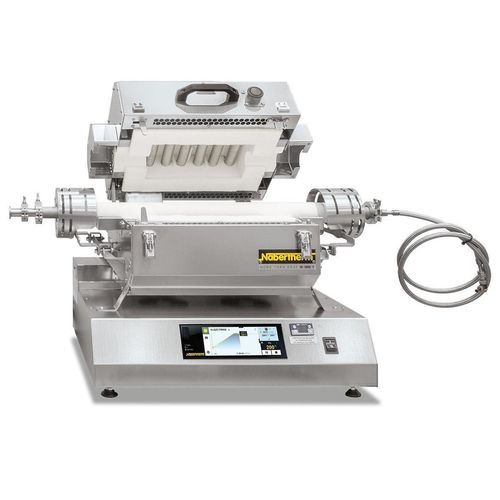

Forno tubular para pesquisa científica RS 50/250/11

de laboratóriopara uso gerala vácuo

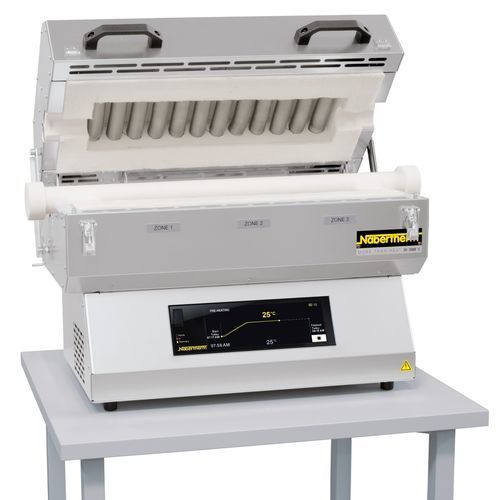

Visão geral do produto Os fornos tubulares de abertura série RS destinam-se ao funcionamento horizontal e podem ser convertidos para operação vertical com suporte opcional. O design de abertura permite a substituição rápida e segura do tubo de trabalho, aceitando tubos de materiais e diâmetros diferentes. Modelos disponíveis até 1300 °C com comprimentos aquecidos de 250 mm a 1000 mm. Pacotes de fornecimento de gás e de vácuo permitem operação em atmosfera protetora, gases de processo ou vácuo. Controle por controlador tátil padrão ou por PLC; registo de dados disponível.

Equipamento padrão

• Tmax: 1100 °C ou 1300 °C
• Comprimento aquecido: 250–1000 mm
• Diâmetro externo máximo do tubo: até 170 mm
• Configuração de uma zona (três zonas opcionais)
• Carcaça ventilada de dupla camisa em aço inoxidável para baixa temperatura de superfície
• Isolamento sem lã de silicato de alumínio classificada (sem RCF)
• Modelo de bancada com quadro de comando externo e controlador
• Cabo de ligação de 2 m em conduta metálica protetora
• Design de abertura; temperatura de abertura < 180 °C
• Tubo de trabalho cerâmico C 530 com dois tampões de fibra para operação em ar
• Termopar tipo N (1100 °C) ou tipo S (1300 °C)
• Relés de estado sólido para operação silenciosa
• Elementos de aquecimento montados em tubos de suporte para radiação livre
• Controlador C550 (touch, 10 programas × 20 segmentos); NTLog Basic via USB

Equipamento adicional

• Suporte para conversão para operação vertical
• Conchas adaptadoras para tubos de diferentes diâmetros
• Controle de carga com medição de temperatura dentro do tubo de trabalho
• Controle de três zonas para melhorar a uniformidade de temperatura
• Sistemas de arrefecimento para acelerar o resfriamento do tubo e da carga
• Pacotes de fornecimento de gás (1, 1.5 ou 2) para gases de processo não inflamáveis
• Pacote de fornecimento 4 para aplicações com hidrogénio
• Pacote de vácuo para evacuação do tubo de trabalho
• Pacote de software VCD para controlo, monitorização e documentação dos processos

Especificações técnicas (modelos selecionados)
Modelo; Tmax (°C); Dimensões ext. RS-horizontal L×P×A (mm); Quadro L×P×A (mm); Máx Ø tubo (mm); Comprimento aquecido (mm); Potência conectada (kW); Ligação elétrica; Peso (kg)
RS 50/250/11; 1100; 600×470×515; 600×450×218; 50; 250; 2,0; monofásica; 36
RS 120/500/11; 1100; 670×515×590; 600×450×218; 120; 500; 6,7; trifásica; 56
RS 170/750/11; 1100; 920×550×640; 600×450×218; 170; 750; 10,7; trifásica; 84
RS 170/1000/11; 1100; 1170×550×640; 600×450×218; 170; 1000; 13,8; trifásica; 97
RS 50/250/13; 1300; 600×470×515; 600×450×218; 50; 250; 2,0; monofásica; 37
RS 120/500/13; 1300; 670×515×590; 600×450×218; 120; 500; 6,7; trifásica; 56
RS 170/750/13; 1300; 920×550×640; 600×450×218; 170; 750; 12,1; trifásica; 85
RS 170/1000/13; 1300; 1170×550×640; 600×450×218; 170; 1000; 13,8; trifásica; 98

Características técnicas

• Série RS: fornos tubulares de abertura para aplicações laboratoriais e de processo
• Temperatura máxima: até 1300 °C (também 1100 °C)
• Comprimentos aquecidos: 250–1000 mm; Ø máximo do tubo até 170 mm
• Design de abertura para troca rápida de tubo; abertura < 180 °C
• Opção de três zonas para melhor uniformidade
• Pacotes de gás e vácuo disponíveis, incluindo pacote H2
• Controlo: C550 touch, PLC e VCD; registo NTLog
• Isolamento sem RCF para conformidade regulatória
