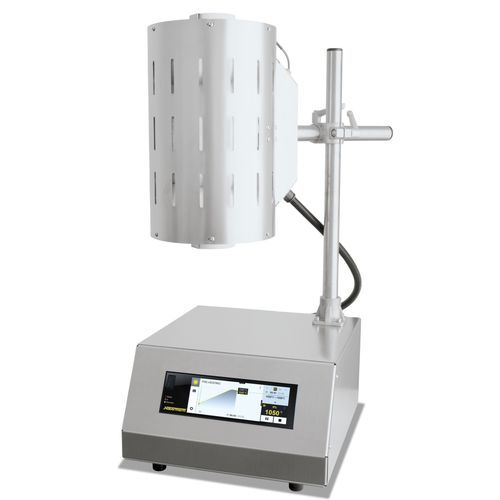

Forno tubular de aquecimento RT 50/250/11

de laboratóriopara uso geralde ar

Visão geral do produto
Forno tubular compacto da série RT para aplicações de laboratório e de processo que exigem operação horizontal, vertical ou inclinada. Ângulo de inclinação 0–90° e altura de trabalho ajustáveis; projeto compacto facilita a integração em sistemas de processo existentes. Modelos: RT 50/250/11, RT 50/250/13, RT 30/200/15 (Tmáx até 1500 °C).

Equipamento padrão

• Tmáx 1100 °C, 1300 °C ou 1500 °C
• Construção compacta
• Carcaça ventilada de dupla parede em aço inox texturizado para baixa temperatura superficial
• Isolamento com materiais não classificados segundo o Regulamento CE n.º 1272/2008 (sem RCF)
• Operação vertical ou horizontal ajustável de forma contínua; ângulo 0–90°
• Altura de trabalho ajustável de forma contínua
• Funcionamento possível sem suporte se forem observadas as normas de segurança
• Tubo de trabalho cerâmico C 530 com dois tampões de fibra para operação em ar
• Termopar tipo S
• Operação de baixo ruído com relés de estado sólido
• Fios de aquecimento enrolados diretamente no tubo de trabalho para modelos 1100/1300 °C (aquecimento muito rápido)
• Elementos de aquecimento dispostos radialmente ao redor do tubo para modelos 1500 °C (facilitam a substituição do tubo)
• Sistema de controlo integrado na base do forno; controlador B510 com operação por toque (5 programas × 4 segmentos)
• NTLog Basic para registo de dados de processo em pen drive USB
• Uso definido dentro dos limites das instruções de funcionamento

Equipamento adicional

• Limitador de sobretemperatura com temperatura de corte ajustável para proteger forno e carga
• Sistema de abastecimento de gás 1 para gases de processo não inflamáveis (p.ex. N2, Ar, He, CO2, gás de formação)
• Controlo e documentação do processo via pacote de software VCD para monitorização, documentação e controlo

Especificações técnicas (tabela)
Modelo | Tmáx (°C) | Dimensões externas L x P x A (mm) | Ø interno do tubo (mm) | Comprimento aquecido (mm) | Comprimento constante ±5 K (mm) | Comprimento do tubo (mm) | Potência ligada (kW) | Ligação | Peso (kg)
RT 50/250/11 | 1100 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | monofásico | 25
RT 50/250/13 | 1300 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | monofásico | 25
RT 30/200/15 | 1500 | 445 x 475 x 740 | Ø 30 | 200 | 70 | 360 | 2 | monofásico | 45

Notas
1) Valores medidos no exterior do tubo. Diferença para a temperatura no interior do tubo até +50 K. 2) As dimensões externas variam com equipamento adicional; dimensões sob consulta. 3) A potência ligada refere‑se ao forno padrão e pode aumentar com equipamento adicional; para opções de tensões múltiplas, a potência aplica‑se à maior tensão admissível.

Características / especificações técnicas

• Opções Tmax: 1100 °C, 1300 °C, 1500 °C
• Operação vertical ou horizontal ajustável 0–90°; altura de trabalho ajustável
• Tubo cerâmico C 530 com dois tampões de fibra para operação em ar
• Termopar tipo S; controlador B510 (touch) e NTLog Basic para registo de dados
• Conceito de aquecimento: fios enrolados (1100/1300 °C) ou elementos radiais (1500 °C)
• Carcaça ventilada de dupla parede em aço inox; isolamento sem materiais classificados (sem RCF)
• Exemplo: RT 50/250/13 — Ø interno 50 mm, comprimento aquecido 250 mm, ≈2 kW, ≈25 kg
