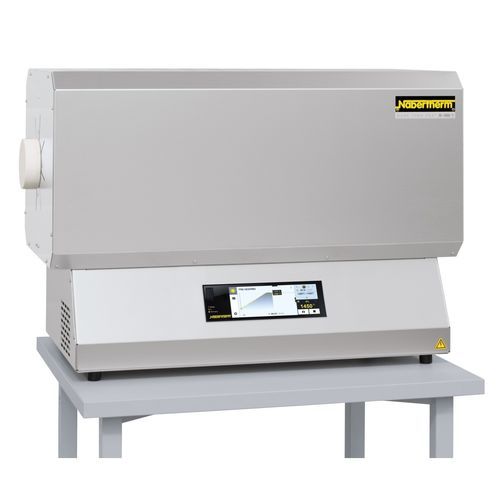

Forno tubular para tratamento térmico RHTC 80/230/16

de aquecimentopara aplicações geraisde ar

Descrição
A série compacta de fornos tubulares RHTC incorpora aquecimento por hastes SiC, quadro elétrico integrado e controlador tátil P580. Projetada para processos de alta temperatura versáteis, oferece excelente uniformidade de temperatura e opções flexíveis de montagem de acessórios para aplicações industriais.

Equipamento padrão

• Tmáx 1600 °C (recomenda-se temperatura de trabalho contínua 1500 °C)
• Elementos de aquecimento em hastes SiC dispostos paralelamente ao tubo de trabalho para alta uniformidade
• Tubo de trabalho cerâmico C 799 com dois tampões de fibra (operação em ar)
• Carcaça ventilada de dupla parede em aço inoxidável com refrigeração ativa para baixa temperatura superficial
• Materiais isolantes não classificados segundo o Regulamento CE n.º 1272/2008 (sem RCF)
• Termopar tipo S; relés de estado sólido para funcionamento com baixo ruído
• NTLog Basic para registo de dados de processo via USB; controlador P580 (tátil, 50 programas × 40 segmentos)

Equipamento adicional

• Limitador de sobretemperatura com corte ajustável para proteção do forno e da carga
• Controlo de carga com medição de temperatura no tubo de trabalho
• Pacotes de fornecimento de gás (1, 2 ou 4) e configurações associadas
• Pacote de software VCD para controlo de processo, monitorização e documentação

Especificações técnicas (excerto)
Modelo | Tmáx (°C) | Dimensões externas L x P x A (mm) | Ø tubo (mm) | Comprimento aquecido (mm) | Zona constante ±5 K (mm) | Comprimento tubo (mm) | Potência conectada (kW) | Ligação | Peso (kg)
RHTC 80/230/16 | 1600 | 600 x 440 x 585 | 80 | 230 | 120 | 600 | 7.4 | 3‑fase | 50
RHTC 80/450/16 | 1600 | 820 x 440 x 585 | 80 | 450 | 210 | 830 | 11.0 | 3‑fase | 70
RHTC 80/710/16 | 1600 | 1075 x 440 x 585 | 80 | 710 | 345 | 1080 | 13.4 | 3‑fase | 90

Notas
Os valores indicados referem-se ao exterior do tubo; a diferença em relação à temperatura no interior do tubo pode chegar a +50 K. As dimensões externas variam com os opcionais. A potência conectada refere-se ao forno padrão e pode aumentar com acessórios. Tmáx pode ser limitada a 1500 °C em determinadas configurações de fornecimento de gás.

Características / resumo técnico

• Aquecimento por hastes SiC para elevada uniformidade; elementos de aquecimento de fácil substituição
• Temperatura máxima até 1600 °C (recomendação de uso contínuo 1500 °C)
• Tubo de trabalho cerâmico C 799 e termopar tipo S
• Controlador P580 integrado e registo NTLog Basic via USB
• Carcaça ventilada de dupla parede em aço inoxidável com refrigeração ativa
• Opções: proteção contra sobretemperatura, controlo de carga e pacotes de fornecimento de gás
