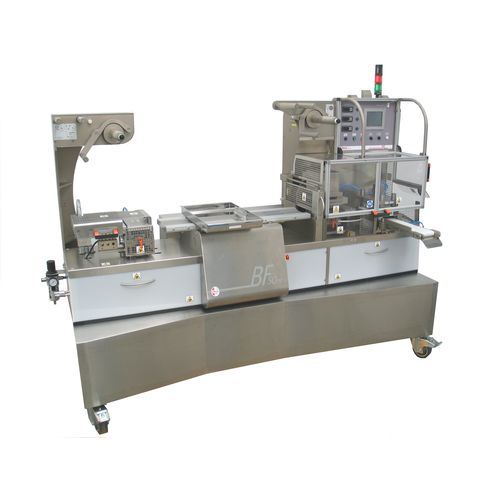

Sistema de embalagem automático BF 50 Plus

manualpneumáticoeletropneumático

Visão geral do produto
O BF50 PLUS reúne as funcionalidades do BF50 ST com maior capacidade de controlo da produção. Solução compacta e multifuncional para embalagem em blister de produtos sólidos em ambiente industrial para lotes de produção médios, onde é necessária flexibilidade na mudança de formato e configuração simples. Podem ser instalados sistemas de controlo como detecção de microporos, câmara de visão e marcador de impressão para impressão centrada. A alimentação do produto pode ser manual ou automática através de pistas dedicadas e outros sistemas de carregamento.

Principais características

• Máquina de blister automática para produtos sólidos
• Dimensões compactas e bancada móvel com rodas pivotantes
• Dimensão máxima do blister: 150×100 mm
• Até 17 ciclos/min (2 blisters por ciclo) — até 34 blisters/min
• Adequada para blisters em plástico e ALU‑ALU
• Predisposição mecânica, elétrica e pneumática para pré‑formação com punções em Teflon (cavidades profundas ou complexas)
• Predisposição para impressão centrada (print marker)
• Bandeja em aço inox AISI 316L para carregamento manual
• Predisposição para carregamento automático com escovas (Full Box) e via pistas dedicadas
• Predisposição para enchimento de líquidos por bombas peristálticas
• Predisposição para sistema de deteção de microporos para ALU‑ALU
• Predisposição para sistemas de visão de presença do produto e ejeção eletropneumática de blisters não conformes
• Área de carregamento: 800 mm

Desempenho de produção

• Máx. 17 ciclos por minuto, dependendo do passo do blister
• 1 blister por ciclo: ≈ 1.020 blisters/h (formato 150×100 mm ou menor)
• 2 blisters por ciclo: ≈ 2.040 blisters/h (formato 70×100 mm ou menor)
• 3 blisters por ciclo: ≈ 3.060 blisters/h (formato 45×100 mm ou menor)
• Altura máxima da cavidade: 17 mm (blister PVC)
• Altura máxima da cavidade: 10,5 mm (blister ALU‑ALU)

Especificações técnicas

• Dimensões da máquina: 2.400 × 1.100 × 2.050 mm (A×L×P); peso: 750 kg
• Ligação de ar comprimido: tubo int Ø 12 mm / ext Ø 14 mm
• Consumo de ar comprimido: aprox. 23 litros/ciclo
• Pressão de funcionamento: 6–9 bar
• Tensão principal: 230 V 50/60 Hz
• Consumo de energia: 6,5 kW
• Temperaturas de trabalho da máquina: 50°–220° C
• Ambiente de utilização recomendado: 20°–45° C
• Arrefecimento em circuito fechado com água desmineralizada a 23° C
