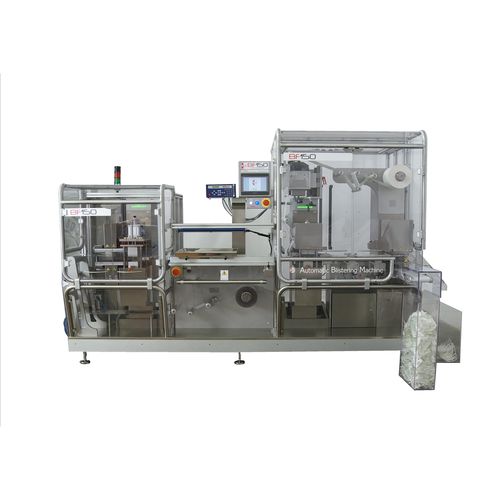

Sistema de embalagem com servoacionamento BF 150

eletrônicoautomáticovertical

Visão geral do produto
BF 150 é uma máquina de blister automática com sistema alternado, estações verticais com transferência automática e avanço por passo através de um eixo elétrico acionado por motor brushless. Suporta três modos de carregamento: carregamento manual por bandeja em AISI 316L, sistema automático universal “Full Box” com escovas rotativas que conduzem o produto às cavidades por trilhos por formato, e carregamento automático por trilhos dedicados. Opções: sistema eletrônico "camera vision" para inspeção de presença e não conformidades e detecção automática de microfuros em cavidades ALU-ALU formadas a frio.

Principais características

• Blister automático com estações verticais e indexação automática
• Previsão mecânica, elétrica e pneumática para sistema de pré-formação com punções em Teflon
• Previsão para carregamento manual através de bandeja em aço inox AISI 316L
• Previsão para carregamento através do sistema universal “Full Box” com escovas satélite rotativas
• Previsão para carregamento através de trilhos dedicados por formato
• Previsão para instalação de sistema de enchimento de líquidos com bombas peristálticas de alta precisão para dosagem controlada
• Máquina apoiada em estrutura fixa de alumínio
• Previsão mecânica e elétrica para instalação de sistemas "camera vision" para verificações automáticas
• Previsão mecânica e elétrica para instalação de detecção eletrónica de microfuros após conformação a frio de blisters ALU-ALU
• Grande área de carregamento de produto

Produção

• Máx. 35 ciclos/min (2 blisters por ciclo) — até 70 blisters/min dependendo do passo
• 1 blister por ciclo: aprox. 1.800 blisters/h (formato 170×120 mm ou menor)
• 2 blisters por ciclo: aprox. 3.600 blisters/h (formato 120×80 mm ou menor)
• 3 blisters por ciclo: aprox. 5.400 blisters/h (formato 100×40 mm ou menor)
• Altura máxima da cavidade: 40 mm para blisters PVC
• Altura máxima da cavidade: 10,5 mm para blisters ALU-ALU

Especificações técnicas

• Dimensões da máquina: 3.300 mm × 1.935 mm × 2.200 mm (H); peso: 2.500 kg
• Ligação de ar comprimido: tubo int Ø 12 mm - ext Ø 14 mm
• Consumo de ar comprimido: aprox. 2 litros/ciclo
• Pressão de funcionamento: 6–9 bar
• Tensão elétrica principal: 400 V, 50 Hz
• Potência: 10,5 kW
• Temperaturas de trabalho da máquina: 30°–200° C
• Temperatura ambiente recomendada: 20°–45° C
• Sistema de refrigeração em circuito fechado com água desmineralizada a 23° C
