Manifold para gases médicos MOD

para laboratóriode aprovisionamento

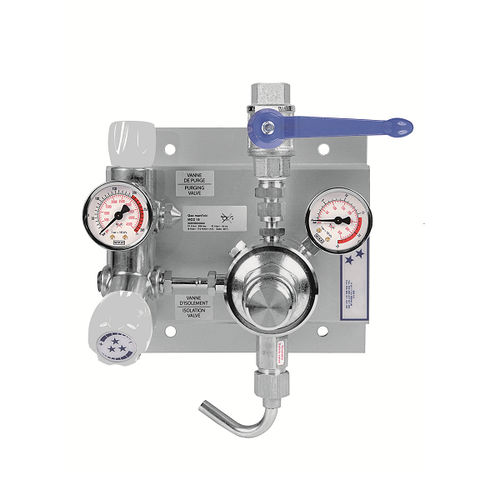

MOD é um quadro de alimentação a utilizar em combinação com um quadro de comutação para a regulação da fonte de emergência durante a manutenção da fonte principal. Evita-se assim a instalação de extensões e reduz-se o número de pontos de fuga. É particularmente adequado para a alimentação de alto caudal de gases industriais, exceto gases tóxicos e corrosivos. Principais vantagens Excelente consistência de pressão com a Tecnologia de Válvulas Balanceadas Pronto a instalar para uma melhor produtividade: todos os componentes estão pré-montados no painel de montagem O filtro anti-rotação aumenta a segurança do operador durante a substituição da garrafa Pode ser equipada com uma válvula de fecho de saída de ¼ de volta (válvula multi-voltas com versão de 30 bar ou 50 bar para utilização de oxigénio) Pode ser ligado a uma caixa de alarme com manómetros de contacto Versões de acetileno e propano disponíveis a pedido Versão específica para uso alimentar com compatibilidade total de materiais de acordo com a norma EC1935/2004 disponível Especificações Portas fêmeas In: G 3/8 Saída: G ½ Entrada: 3/8 NPT Saída: G 1 Vedação da sede PCTFE O-ring EPDM - Padrão FPM Membrana (regulador) AISI 304 ou Hastelloy® Peso ± 6,0 kg Gama de temperaturas -20 a +60 °C Manómetros Alta e baixa pressão (M10 x 1 ou G 1/4) Pressão de entrada 200 bar / 300 bar AD e PR4: 25 bar Pressão de saída 10/16/30/50 bar AD: 1 bar PR4: 4 bar Utilização de oxigénio OK com pressão de entrada de 200 e 300 bar Taxa de fuga - com válvula de saída: 1,10-4 mbar ℓ/s He sem válvula de saída: 1,10-8 mbar ℓ/s He Caudal nominal 200 bar versão 70/110/150/180 Nm3 /h (N2) Caudal nominal 300 bar versão 50/70/100/130 Nm3 /h (N2) Caudal nominal ad e pr4 AD: 6,5 Nm3 /h PR4: 10 Nm3 /h
