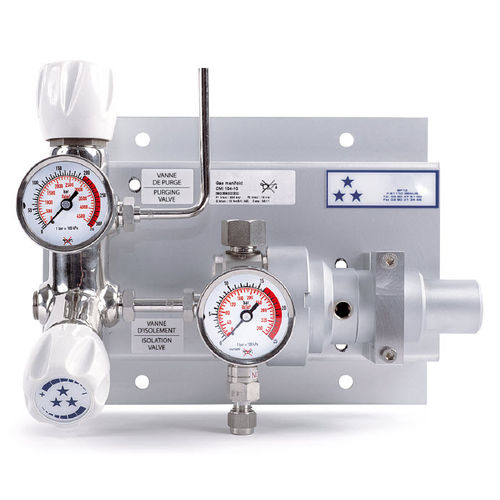

Manifold para gases médicos CM104

para laboratóriode aprovisionamento

O CMI High Purity é um quadro de alimentação a utilizar em combinação com um quadro de comutação para a regulação da fonte de emergência durante a manutenção da fonte principal. Isto evita a instalação de uma extensão e reduz o número de pontos de fuga. É particularmente adequado para gases puros e corrosivos para aplicações de alta pureza. Principais vantagens Possibilidade de ligar 2 garrafas de gás e um gás para operação de purga Pronto a instalar para uma melhor produtividade: todos os componentes estão pré-montados no painel de montagem Pode ser equipado com um tubo de recolha na válvula de alívio e na saída de purga, também com uma válvula de fecho de saída O CM104 pode ser ligado a uma caixa de alarme através de manómetros de contacto Apenas disponível em aço inoxidável Caraterísticas técnicas Orifícios fêmea G 3/8 (entrada/saída) ou 1/4 NPT (entrada/saída) Vedação da sede PCTFE O-ring (válvula de alívio) EPDM - padrão FPM Diafragma AISI 304 Hastelloy® (50 bar) Peso ± 4,5 kg Gama de temperaturas -20 a +60 °c Manómetros Alta e baixa pressão (M10 x 1 ou 1/8 NPT) Pressão de entrada 200 bar (2900 psig) NH3 : 8 bar (116 psig) Pressão de saída 10/25/50 bar 145/363/725 psig NH3 : 3 bar (43,5 psig) Utilização de oxigénio Não taxa de fuga de hélio à pressão máxima 10-8 mbar ℓ/s He Caudal nominal 10/10/50 Nm3 /h (N2 ) NH3 : 5 Nm3 /h (NH3 )
