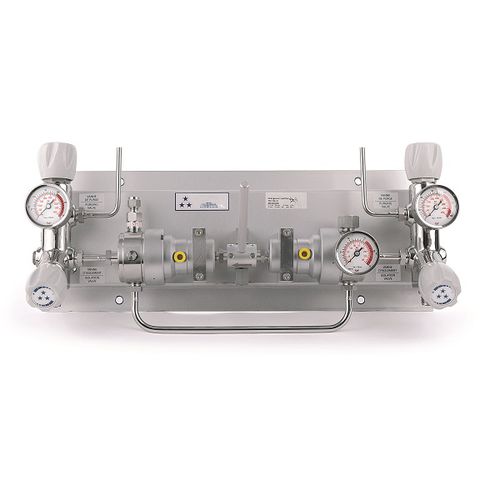

Manifold para gases médicos TDI

para laboratóriode aprovisionamento

A placa de comutação de alta pureza TDI é ideal para assegurar o fornecimento de gás a partir de muitas fontes de alta pressão de gases corrosivos de alta pureza com baixo caudal. Dedicada ao fornecimento de gás a analisadores e à criação de atmosferas controladas em laboratórios, unidades de controlo e aplicações petroquímicas. Principais vantagens Possibilidade de ligar até 6 cilindros sem utilizar a linha de purga Mantém a pureza: elimina a mistura de fluxo cruzado de fontes de fornecimento Não há risco de uma fonte fluir para a outra A placa de comutação automática não precisa de ser reiniciada para permitir a inversão do ciclo Versão de amoníaco disponível a pedido Pronto a instalar, com todos os componentes montados numa placa Pode também ser equipado com uma válvula de fecho de saída Utilizando indicadores de contacto, o quadro de comutação pode também ser equipado com uma caixa de alarme para indicar o estado da fonte Especificações Orifícios fêmea G 3/8 (entrada/saída) ou 1/4 NPT (entrada/saída) Vedação da sede PCTFE O-ring EPDM - padrão FPM Diafragma Hastelloy® Peso ± 15,0 kg Gama de temperaturas -20°C a + 60°C -4°F a + 140°F Manómetros Alta e baixa pressão (M10 x 1 ou 1/8 NPT) Pressão de entrada 230 bar (3.335 psig) Pressão de saída 10 / 15 / 25 / 50 bar 145 / 218 / 363 / 725 psig Utilização de oxigénio Não Taxa de fuga 10-8 mbar ℓ/s He Caudal nominal 10/10/50 Nm3 /h (N2) NH3: 5 Nm3 /h (NH3)
