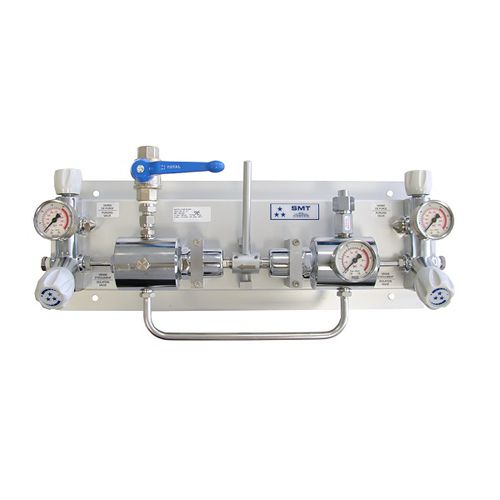

Manifold para gases médicos CEN

para laboratóriode aprovisionamento

A placa de comutação CEN é adequada para o fornecimento de caudal elevado de gases industriais não corrosivos quando é necessário um caudal elevado, como nas aplicações de corte e soldadura por plasma TIG e MIG. Principais vantagens Possibilidade de ligar até 6 cilindros sem utilizar a linha de purga Excelente consistência de pressão com a tecnologia de válvula equilibrada. Pronto a instalar para uma melhor produtividade: todos os componentes são pré-montados no painel de montagem O esforço reduzido da sede aumenta a vida útil do regulador e reduz o custo de propriedade O filtro anti-rotação na entrada inferior aumenta a segurança do operador durante a substituição da garrafa Pode ser equipado com uma válvula de fecho de saída de 1/4 de volta, com um tubo de recolha, com uma caixa de alarme Versões de acetileno (AD) e propano (PR4) a pedido Versão dedicada de qualidade alimentar com compatibilidade total de materiais de acordo com a norma EC1935/2004 disponível Especificações Orifícios fêmea G 3/8 (entrada) - G 1/2 (saída) ou 3/8 NPT (entrada) - G 1/2 (saída) Vedação da sede PCTFE O-ring EPDM - padrão FPM Membrana AISI 304 ou Hastelloy® Peso ± 13,8 kg Gama de temperaturas -20 a +60 °c Manómetros Alta e baixa pressão (M10 x 1 ou G 1/4) Pressão de entrada 200 bar / 300 bar AD & PR4: 25 bar Pressão de saída 10/16/30/50 bar AD: 1 bar PR4: 4 bar Utilização de oxigénio OK com pressão de entrada de 200 e 300 bar Caudal nominal versão 200 bar 70/110/150/180 Nm3 /h (N2) Caudal nominal versão 300 bar 50/70/100/130 Nm3 /h (N2) Taxa de fuga - com válvula de saída: 1,10-4 mbar ℓ/s He sem válvula de saída: 1,10-8 mbar ℓ/s He Caudal nominal ad e pr4 AD: 6,5 Nm3 /h PR4: 10 Nm3 /h
