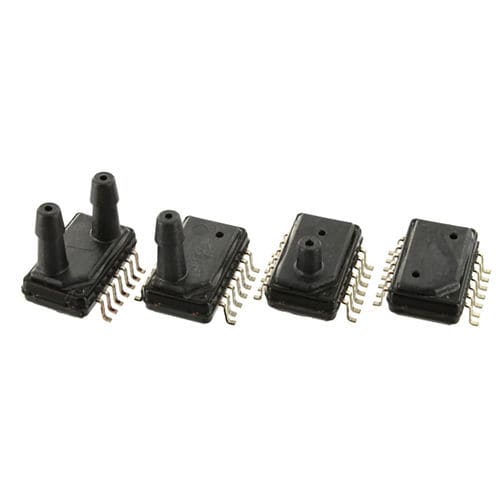

Sensor de pressão MEAS MS5525DSOde temperaturapara o setor médicocom fator de forma pequeno
Guardar nos favoritos
Comparar
Características
- Avaliação realizada
- de temperatura, de pressão
- Aplicações
- para o setor médico
- Outras características
- com fator de forma pequeno
- Faixa de pressão
MÁX: 0,07 bar
(1,02 psi)MÍN: -0,07 bar
(-1,02 psi)
Descrição
Resumo
Módulo sensor digital de pressão e altímetro MEAS MS5525DSO. Faixa nominal 1 psi, ADC de 24 bits, precisão ±0,25 % do span.
Identificadores
Principais características
Características elétricas
Dimensões
Condições de uso
Operação / Aplicação
Embalagem e mecânica
Produção e disponibilidade
Documentos
Especificações técnicas
Módulo sensor digital de pressão e altímetro MEAS MS5525DSO. Faixa nominal 1 psi, ADC de 24 bits, precisão ±0,25 % do span.
Identificadores
- N.º interno TE: 5525DSO-DB001DS
- Descrição interna TE: 1PSID DIGITAL PRESSURE SENSOR
Principais características
- Pressão nominal (psi): 1 (diferencial)
- Tipo de sensor: módulo digital de pressão e altímetro
- Pressão de prova: 60 psi
- Resolução: ADC de 24 bits
- Precisão: ±0,25 % do span
- Interfaces de saída: I²C e SPI (Modo 0, 3)
Características elétricas
- Faixa de tensão de alimentação: 1,8 – 3,6 V
Dimensões
- Altura: 9,7 mm [0,381 in]
- Comprimento: 12,5 mm [0,492 in]
- Largura: 7,9 mm [0,311 in]
Condições de uso
- Faixa de temperatura de operação: -40 – 125 °C [-40 – 257 °F]
- Pressão nominal: 1 psi (diferencial)
Operação / Aplicação
- Interface de saída: I²C e SPI (Modo 0, 3)
- Faixa de pressão de prova: 60 psi
- Aplicações típicas: módulos digitais de medição de pressão e altímetro montados em placa
Embalagem e mecânica
- Pacote: SOIC-14
- Tipo de terminal: Gull wing
- Configuração da porta do sensor: dupla barb
Produção e disponibilidade
- Estado do produto: Ativo
- Pedido especial: item não cancelável e não retornável (pedido especial)
Documentos
- Folha de dados: MS5525DSO (ENG_DS_MS5525DSO_E.pdf)
- Modelos para cliente e arquivos CAD (3D e 2D)
- Especificação de compra e modelos de superfície da série (arquivos)
Especificações técnicas
- Modelo / Série: MEAS MS5525DSO
- Faixa de pressão (nominal): 1 psi (diferencial)
- Pressão de prova: 60 psi
- Precisão: ±0,25 % do span
- Resolução ADC: 24 bits
- Interfaces de saída: I²C, SPI (Modo 0, 3)
- Tensão de alimentação: 1,8 – 3,6 V
- Temperatura de operação: -40 – 125 °C
- Pacote: SOIC-14, gull wing
- Porta do sensor: dupla barb
- Dimensões (A×C×L): 9,7 mm × 12,5 mm × 7,9 mm
