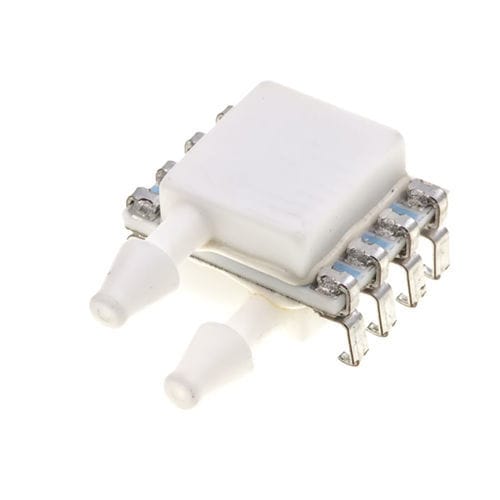

Transdutor de pressão MEAS MS4525

de pressão de vácuoanalógico

Resumo do produto
O MS4525 é um transdutor de pressão analógico compacto, à base de cerâmica, para montagem em PCB. Totalmente calibrado e compensado em temperatura (largura de erro total <1,0% na faixa compensada). Opera com uma única alimentação de 3,3 V ou 5,0 V e necessita de um único componente externo. Disponível em versões side-port, top-port e montagem em manifold. Mede pressão absoluta, manométrica, diferencial ou composta de 1 a 150 psi. Portos de pressão com espiga de 1/8 in compatíveis com tubo de 3/32 in ID.

Família do produto / Série

• Família: MEAS
• Série / Modelo: MS4525

Benefícios / Principais características

• Transdutor de pressão montado em PCB em invólucro cerâmico
• Saída analógica amplificada e ratiométrica (dependendo da variante)
• Tipos de pressão: diferencial, manométrica, absoluta, composta, vácuo
• Compensado em temperatura na faixa especificada
• Alimentação única: 3,3 V ou 5,0 V
• Faixas de pressão disponíveis: 1 a 150 psi
• Saída analógica de alto nível (ex.: 10–90% Vdc ou 5–95% Vdc)
• Portos com espiga 1/8 in (para tubo 3/32 in ID)

Características do produto (resumo)

• Estilo de pés: J style through-hole
• Pacote do sensor: DIL 8 pinos ou SMD 8 pinos
• Tipo de sensor: módulo sensor de pressão analógico
• Opções de tipo de pressão: Absoluto, Composto, Diferencial, Manométrico, Vácuo

Características elétricas (excerto)

• Corrente de alimentação: ~3 mA (típico)
• Tensão de alimentação: 3,3 V ou 5,0 Vdc

Dimensões (valores selecionados)

• Largura (mm): 9,9 | 17,4 | 20,3
• Largura (in): 0.389 | 0.39 | 0.685 | 0.69 | 0.799
• Comprimento (mm): 12,4 | 12,7 | 17,4
• Comprimento (in): 0.49 | 0.5 | 0.685
• Altura (mm): 4,4 | 7,2 | 8,2 | 9 | 11,7 | 11,95 | 15,3 | 19,5
• Altura (in): 0.173 | 0.283 | 0.322 | 0.35 | 0.46 | 0.47 | 0.6 | 0.767

Condições de uso & faixas de pressão

• Pressão (psi) exemplos: 1 | 2 | 5 | 15 | 30 | 50 | 100 | 150
• Pressão (bar) exemplos: 0,068 | 0,344 | 0,345 | 1,034 | 2,068 | 3,44 | 6,89
• Faixa de temperatura operacional: -25 a 105 °C (-13 a 221 °F)

Funcionamento / Detalhes de aplicação

• Interfaces de saída: analógica ratiométrica amplificada (maioria das variantes); algumas variantes oferecem I2C — verifique o datasheet por variante
• Unidades de pressão suportadas: psi, bar, mmH2O, inH2O, mmHg (dependente da variante)
• Exemplos de spans de saída: 10–90% Vdc ou 5–95% Vdc (dependente da variante)
• Precisão típica: ±0,25% span (dependente da variante)

Embalagem & opções

• Configurações de porta do sensor: Dual Sideport, Single Sideport, Top Port
• Opções: gel coating ou sem opção
• Montagem: montagem em PCB, through-hole J ou SMD

Exemplos de variantes

• TE Part: 20005831-01 — Modelo: 4525-TP5B030APF — Tipo: Absoluto — Proof: 300 psi — Saída: 5–95% Vdc — Alimentação: 5 V — Gel coating
• TE Part: 20008347-00 — Modelo: 4525-SS5A015VP — Tipo: Vácuo (2×FS) — Saída: 10–90% Vdc — Alimentação: 5 V — Sem opção
• Modelo: 4525-DS3A001DP — Tipo: Diferencial — Proof: 1 psi — Saída: 10–90% Vdc — Alimentação: 3,3 V — Sem opção
• Modelo: 4525-TP5A005GSF — Tipo: Manométrico — Proof: 300 psi — Saída: 10–90% Vdc — Alimentação: 5 V — Gel coating

Datasheet / Documentos
Datasheet e notas de aplicação da família MS4525 estão disponíveis. Consulte o datasheet MS4525 e as notas MS45xx para detalhes elétricos, mecânicos e de encomenda.

Especificações técnicas

• Série / Modelo: MS4525
• Família de produto: MEAS
• Tipo de sensor: transdutor de pressão PCB à base de cerâmica
• Tipos de pressão: Absoluto, Manométrico, Diferencial, Composto, Vácuo
• Faixas de pressão: 1 a 150 psi (várias variantes)
• Opções de proof pressure: 1 psi | 250 | 2×FS | 300 psi | 5×FS (dependente da variante)
• Saída: analógica ratiométrica amplificada; exemplos de spans 10–90% Vdc ou 5–95% Vdc; algumas variantes dispõem de I2C
• Alimentação: 3,3 V ou 5,0 Vdc
• Corrente de alimentação: ~3 mA (típico)
• Precisão: típ. ±0,25% span (dependente da variante)
• Temperatura de operação: -25 a 105 °C (-13 a 221 °F)
• Mecânica: transdutor cerâmico; portos de pressão com espiga 1/8 in (compatível com tubo 3/32 in ID)
• Pacote / montagem: montagem em PCB; through-hole J ou SMD 8 pinos
• Opções: gel coating ou sem opção
