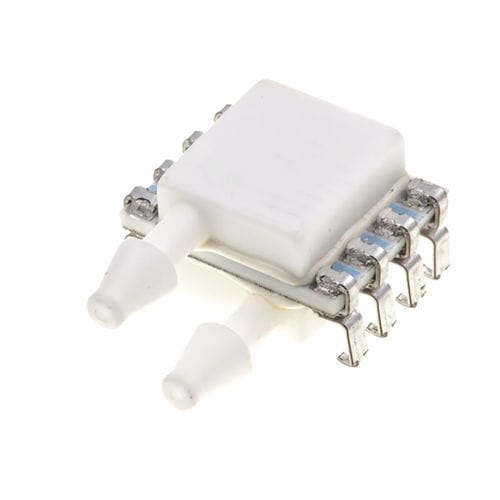

Sensor de pressão MEAS MS4515

de processode monitorizaçãominiatura

Visão geral
O MS4515 é um sensor de pressão diferencial em cerâmica para montagem em PCB com saída analógica ratiométrica amplificada. Integra condicionamento de sensor CMOS para fornecer um transdutor de alto desempenho e baixo custo. A família é totalmente calibrada e compensada em temperatura, com banda de erro total típica (TEB) inferior a 1,0% na faixa compensada. A construção cerâmica robusta e as opções de porta tornam o MS4515 adequado para aplicações OEM compactas. Mede pressão diferencial ou manométrica em faixas de 2 a 30 inH2O e possui portas barbeladas de 1/8" que aceitam mangueiras de ID 3/32".

Benefícios

• Pacote DIL montado em PCB para montagem through-hole
• Faixas de pressão de 2 a 30 inH2O (50,8 a 762 mmH2O)
• Saída analógica ratiométrica amplificada para interface direta com ADCs
• Disponível em tipos diferencial e manométrico
• Compensado em temperatura para desempenho estável
• Operação com 3,3 V ou 5,0 V
• Portas barbeladas 1/8" compatíveis com mangueiras ID 3/32"

Características do produto (resumo)

• Modelo / Série: MS4515
• Marca: MEAS
• Tipo de sensor: Analógico, saída ratiométrica amplificada
• Tipos de pressão: Diferencial e Manométrico
• Faixas de pressão (exemplos): 50,8; 101; 127; 254; 762 mmH2O (2, 4, 5, 10, 30 inH2O)
• Pressão (psi): 1,45 | 300
• Pressão de prova: tip. 300 psi ou 5X FS dependendo da variante
• Sinal de saída: 10–90% Vdc ou 5–95% Vdc dependendo da variante
• Tensão de alimentação: 3,3 V ou 5,0 V (dependente da variante)
• Corrente de alimentação: aprox. 3 mA (típico)
• Precisão: ex. ±0,25% span (dependente da variante)
• Faixa de temperatura de operação: -10 a 85 °C
• Pacote / montagem: 8 pinos DIL, montagem through-hole em PCB
• Dimensões (exemplos): largura 9,9 mm ou 17,4 mm; comprimento 12,7 mm; altura 7,2 mm ou 19,5 mm (dependente da variante)

Variantes disponíveis

• 4515-DS3A002DP | Diferencial | 50,8 mmH2O | Prova 300 psi | Saída 10–90% Vdc | 3,3 V | Sem opção
• 4515-DS3A004GP | Manométrico | 101 mmH2O | Prova 300 psi | Saída 10–90% Vdc | 3,3 V | Sem opção
• 4515-DS3A005GP | Manométrico | 127 mmH2O | Prova 300 psi | Saída 10–90% Vdc | 3,3 V | Sem opção
• 4515-DS3A010DP | Diferencial | 254 mmH2O | Prova 300 psi | Saída 10–90% Vdc | 3,3 V | Sem opção
• 4515-DS3A030DP | Diferencial | 762 mmH2O | Prova 300 psi | Saída 10–90% Vdc | 3,3 V | Sem opção
• 4515-DS3B002DP | Diferencial | 50,8 mmH2O | Prova 300 psi | Saída 5–95% Vdc | 5 V | Sem opção
• 4515-DS3B030GP | Manométrico | 762 mmH2O | Prova 300 psi | Saída 5–95% Vdc | 5 V | Sem opção
• 4515-DS5A002DP | Diferencial (2 inH2O) | 50,8 mmH2O | Saída 10–90% Vdc | 5 V | Sem opção
• 4515-DS5A004DP | Diferencial | 101 mmH2O | Prova 5X FS | Saída 10–90% Vdc | 5 V | Sem opção
• 4515-DS5A005DP | Diferencial | 127 mmH2O | Prova 300 psi | Saída 10–90% Vdc | 3,3 V | Sem opção
• 4515-DS5A005GP | Manométrico | 127 mmH2O | Prova 300 psi | Saída 10–90% Vdc | 3,3 V | Sem opção
• 4515-DS5A010DP | Diferencial | 254 mmH2O | Prova 300 psi | Saída 10–90% Vdc | 3,3 V | Sem opção
• 4515-DS5A030GP | Manométrico | 762 mmH2O | Prova 300 psi | Saída 10–90% Vdc | 3,3 V | Sem opção
• 4515-DS5B002DP | Diferencial | 50,8 mmH2O | Prova 300 psi | Saída 5–95% Vdc | 5 V | Sem opção
• 4515-DS5B030GP | Manométrico | 762 mmH2O | Prova 300 psi | Saída 5–95% Vdc | 5 V | Sem opção
• 4515-TP3A010GPF | Manométrico | 254 mmH2O | Prova 300 psi | Saída 10–90% Vdc | 3,3 V | Revestimento em gel
• 4515-TP3B010GP | Manométrico | 254 mmH2O | Prova 300 psi | Saída 5–95% Vdc | 5 V | Sem opção

Notas principais

• Família totalmente calibrada e compensada em temperatura; TEB típico < 1,0% na faixa compensada
• Configurações de porta disponíveis: lateral, superior e montagem em manifold
• Portas barbeladas 1/8" aceitam mangueiras ID 3/32" para conexões de fluido compactas

Especificações técnicas

• Modelo / Série: MS4515 (MEAS MS4515)
• Marca: MEAS
• Tipo de sensor: Analógico, saída ratiométrica amplificada
• Tipos de pressão: Diferencial e Manométrico
• Faixas de pressão: 50,8; 101; 127; 254; 762 mmH2O (2, 4, 5, 10, 30 inH2O)
• Pressão (psi): 1,45 | 300
• Pressão de prova: tip. 300 psi ou 5X FS dependendo da variante
• Detalhes de saída: 10–90% Vdc ou 5–95% Vdc dependendo da variante
• Tensão de alimentação: 3,3 V ou 5,0 V
• Corrente de alimentação: aprox. 3 mA típico
• Precisão: ex. ±0,25% span (dependente da variante)
• Temperatura de operação: -10 a 85 °C
• Pacote / montagem: 8 pinos DIL, montagem through-hole em PCB
• Dimensões típicas: largura 9,9 mm ou 17,4 mm; comprimento 12,7 mm; altura 7,2 mm ou 19,5 mm (dependente da variante)
• Portos do sensor: configurações dupla sideport ou top port
• Opções: Revestimento em gel ou Sem opção
