Codificador de sinal KMT36H

Visão geral do produto

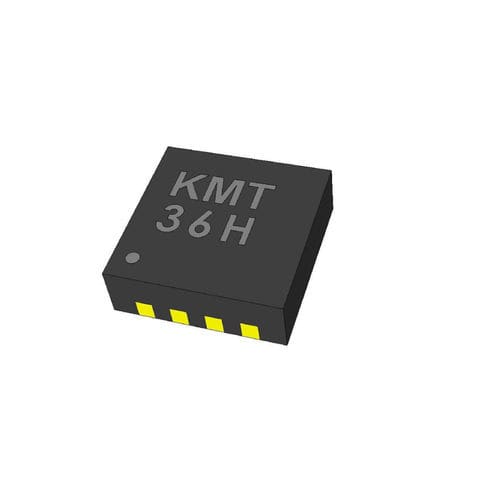

O G-MRCO-021 é um sensor de ângulo magnético ativo 360° da família MEAS (descrição interna TE: KMT36H TDFN ROHS). Fornecido em encapsulamento TDFN 2,5 x 2,5 de 8 pinos, oferece medição angular completa 0–360° para integração em sistemas industriais e embarcados.

Identificadores

• N.º interno TE: G-MRCO-021
• Descrição interna TE: KMT36H TDFN ROHS
• Família / série: MEAS, MEAS KMT
• Status: Ativo

Principais características

• Tipo de produto: sensor de ângulo magnético (detecção de posição)
• Tecnologia de detecção: AMR (anisotropic magnetoresistance)
• Faixa de medição: 0–360° (rotação completa)
• Amplitude típica do sinal: 11 mV/V
• Tensão de funcionamento típica: 5 V
• Corrente média típica: 1,6 mA
• Faixa de temperatura de funcionamento: -40 a 125 °C (-40 a 257 °F)
• Encapsulamento: TDFN 2,5 x 2,5 de 8 pinos — montagem superficial

Documentos (disponíveis no site do fabricante)

• Customer Drawing: ENG_CD_C-G-MRCO-021_1.pdf
• Data Sheet: ENG_DS_KMT36H_A3.pdf

Especificações técnicas

• Modelo / designação: KMT36H
• Tipo de encapsulamento: TDFN 2,5 x 2,5, 8 pinos
• Faixa de detecção: 0–360°
• Amplitude típica do sinal: 11 mV/V
• Tensão de funcionamento típica: 5 V
• Corrente média típica: 1,6 mA
• Temperatura de funcionamento: -40 a 125 °C (-40 a 257 °F)
• Conformidade: RoHS (conforme descrição interna TE)
