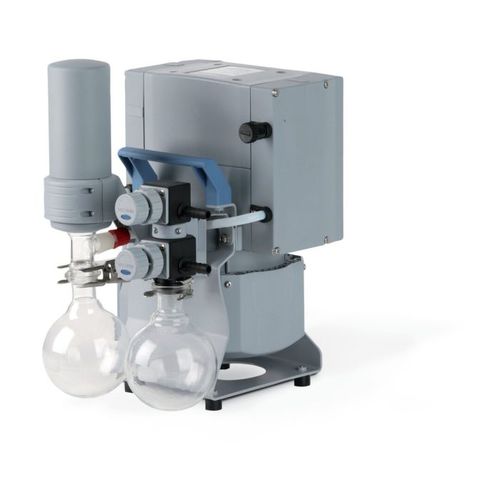

Sistema de vácuo para evaporadores rotativos MD 4C NT +AK SYNCHRO+EK

de laboratóriode múltiplos estágios

Visão geral

• Projetado para excelente resistência química e alta tolerância a vapores
• Desempenho elevado mesmo próximo ao vácuo final
• Bom vácuo final com gas ballast para manuseio de solventes
• Operação simultânea de duas linhas de vácuo independentes com válvulas de retenção para evitar interferências
• Recuperação eficiente de solventes para reduzir emissões

Descrição do produto
O sistema de vácuo químico MD 4C NT +AK SYNCHRO+EK permite o funcionamento paralelo de dois processos com uma única bomba. Aplicações típicas incluem evaporadores rotativos, concentradores a vácuo e estufas de secagem a vácuo para solventes de alto ponto de ebulição. Cada porta de vácuo possui uma válvula manual para controlar o fluxo efetivo. A bomba MD 4C NT fornece velocidade de aspiração suficiente para operação paralela de duas aplicações exigentes. O separador de entrada (AK), em vidro com revestimento protetor, retém partículas e gotas. O condensador de saída (EK) é compacto e altamente eficiente, permitindo recuperação de solventes próxima de 100% para reutilização e redução de emissões. Unidade entregue pronta para uso com manual.

Dados principais do produto

• Vácuo final: 1,5 mbar
• Vácuo final com gas ballast: 3 mbar
• Velocidade de bombeamento máx. 50 Hz: 3,4 m³/h

Dados técnicos e tabelas
Velocidade máx. 50 Hz: 3.4 m3/h
Velocidade máx. 60 Hz: 2.2 cfm
Vácuo final: 1.5 mbar / 1.1 torr
Vácuo final com gas ballast: 3 mbar / 2.2 torr
Número de cabeças: 4
Número de estágios: 3
Temperatura ambiente operação min/max: 10 °C / 40 °C
Temperatura ambiente armazenamento min/max: -10 °C / 60 °C
Pressão máxima de saída (abs.): 1.1 bar
Conexão de entrada: 2 x bico DN 8-10 mm
Conexão de saída: bico DN 8-10 mm
Conexão de refrigeração: 2 x bico DN 6-8 mm
Potência nominal: 0.25 kW
Velocidade nominal 50/60 Hz: 1500/1800 min-1
Classe de proteção IEC 60529: IP 40
Dimensões L x W x H: 326 x 248 x 402 mm
Peso: 17.6 kg
Ruído (50 Hz): 45 dBA
Conformidade ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atm. only)
Certificação NRTL: Sim
Tensão nominal: 230 V, 50-60 Hz

Características / especificações técnicas

• Família de modelo: MD 4C NT +AK SYNCHRO+EK
• Referência (art. no): 20736800
• SKU: VP_87
• Vácuo final (sem gas ballast): 1,5 mbar (1,1 torr)
• Vácuo final (com gas ballast): 3 mbar (2,2 torr)
• Velocidade de bombeamento (50 Hz): 3,4 m³/h; (60 Hz): 2,2 cfm
• Número de cabeças: 4; Número de estágios: 3
• Potência nominal: 0.25 kW; Velocidade: 1500/1800 min⁻¹
• Conexões: entrada 2× DN 8-10 mm, saída DN 8-10 mm, refrigeração 2× DN 6-8 mm
• Pressão máxima de saída (abs.): 1.1 bar
• Grau de proteção: IP40
• Dimensões (L×W×H): 326×248×402 mm
• Peso: 17.6 kg; Nível sonoro: 45 dBA (50 Hz)
• Certificações ATEX e NRTL disponíveis
• Itens fornecidos: unidade de bombeamento montada e pronta para uso, com manual
