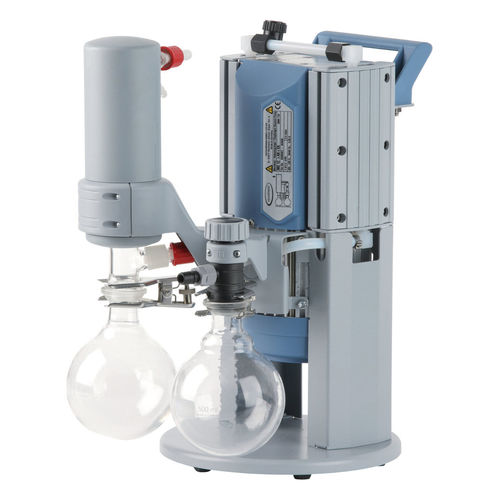

Bomba de vácuo para evaporadores rotativos MD 1C

de laboratóriode diafragmasem óleo

Visão geral

• Projeto resistente a produtos químicos e alta tolerância a vapores
• Desempenho elevado próximo ao vácuo final
• Bom vácuo final com gas ballast
• Funcionamento com baixo ruído e vibração muito reduzida
• Recuperação eficiente de solventes para redução de emissões

Descrição curta
Este sistema de vácuo químico é projetado para evacuação, evaporação e bombeamento de gases e vapores em ambientes de laboratório e de processo. Indicado para solventes de alto ponto de ebulição, muitas vezes substitui bombas rotativas de palhetas. Aplicações típicas: evaporadores rotativos, estufas de secagem a vácuo e concentradores. O separador na entrada (AK) é de vidro com revestimento protetor para reter partículas e gotas líquidas. O condensador na saída (EK) é compacto e permite recuperação de solvente próxima a 100% para reciclagem e proteção ambiental. A bomba tem concepção de diafragma sem óleo, adequada para compatibilidade química e baixa manutenção.

Detalhes principais

• Vácuo final: 2 mbar
• Vácuo final com gas ballast: 4 mbar
• Máx. vazão de bombeamento 50 Hz: 1.3 m³/h
• Ruído (50 Hz): 45 dBA
• Peso: 11 kg

Dados técnicos e gráficos
Máx. vazão 50 Hz: 1.3 m³/h
Máx. vazão 60 Hz: 0.88 cfm
Vácuo final: 2 mbar / 1.5 torr
Vácuo final com gas ballast: 4 mbar / 3 torr
Número de cabeças: 4
Número de estágios: 3
Temp. ambiente mínima (operação): 10 °C
Temp. ambiente máxima (operação): 40 °C
Temp. mínima (armazenamento): -10 °C
Temp. máxima (armazenamento): 60 °C
Pressão máxima de saída (abs.): 1.1 bar
Conexão entrada: bico de mangueira DN 8-10 mm
Conexão saída: bico de mangueira DN 8-10 mm
Conexão de fluido de arrefecimento: 2 x bico DN 6-8 mm
Potência nominal: 0.08 kW
Velocidade nominal 50/60 Hz: 1500/1800 min⁻¹
Classe de proteção IEC 60529: IP 40
Dimensões L x A x Alt: 316 x 239 x 405 mm
Peso: 11 kg
Ruído (50 Hz): 45 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (internal atmosphere only)
Certificação NRTL: Sim
Itens fornecidos: Unidade de bombeamento montada, pronta para uso, com manual
Faixa de tensão nominal 1: 220-230 V
Frequência de rede 1: 50-60 Hz

Características / especificações técnicas

• Designação do modelo: MD 1C +AK+EK
• Áreas de aplicação: evacuação, evaporação, bombeamento de gases e vapores (evaporadores rotativos, estufas a vácuo, concentradores)
• Separador na entrada (AK): vidro com revestimento protetor para reter partículas e gotas
• Condensador de vapor na saída (EK): compacto, recuperação de solvente próxima a 100%
• Projeto sem óleo: bomba de diafragma resistente quimicamente
• Nível sonoro: 45 dBA (50 Hz)
• Dimensões compactas e peso 11 kg para integração em bancada ou sistema
• Elétrico: 220–230 V, 50–60 Hz, potência nominal 0.08 kW
• Grau de proteção: IP 40
• Conexões: entrada/saída DN 8–10 mm; arrefecimento 2× DN 6–8 mm
• Pressão máxima permissível de saída: 1.1 bar (abs.)
• ATEX: II 3/- G Ex h IIC T3 Gc X (internal atmosphere only)
• Certificação NRTL
• Fornecido completo e pronto para uso com manual
