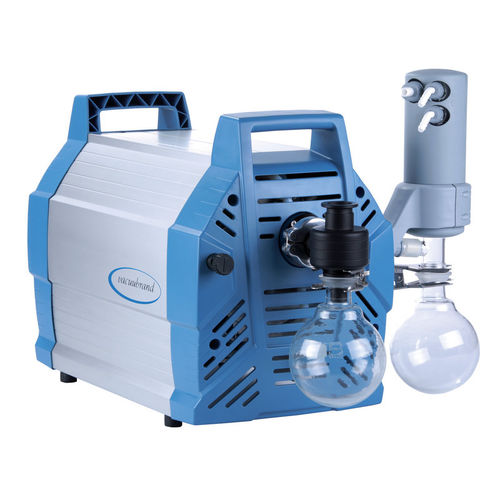

Sistema de vácuo de laboratório MD 12C NT

alta capacidade de fluxo

Visão geral

• Excelente resistência química e alta tolerância a vapores
• Alta velocidade de bombeamento mesmo próxima ao vácuo limite, reduzindo o tempo de processo
• Muito baixa vibração e nível sonoro moderado (50 dBA a 50 Hz)
• Bom vácuo final mesmo com gas ballast aberto para purga de condensados
• O separador de aspiração (AK) e o condensador de descarga (EK) permitem recuperação eficiente de solventes e protegem o sistema em condições severas

Descrição curta
O sistema de vácuo com resistência química MD 12C NT +AK+EK é projetado para evacuação, evaporação e bombeamento de gases e vapores em ambientes químicos e farmacêuticos. A bomba compacta MD 12C NT fornece velocidade de bombeamento particularmente elevada e obtém bom vácuo final mesmo com o gas ballast aberto, sendo adequada para solventes de alto ponto de ebulição. Materiais e design visam alta compatibilidade química para uso amplo em laboratório e produção. O separador de entrada AK protege a bomba contra partículas e gotas; o condensador EK permite recuperação compacta e quase total de solventes para reciclagem e proteção ambiental.

Detalhes principais

• Vácuo final: 2 mbar (1,5 torr)
• Vácuo final com gas ballast: 4 mbar (3 torr)
• Velocidade de bombeamento máx. (50 Hz): 12 m3/h

Dados técnicos e gráficos (seleção)
Velocidade máx. 50 Hz: 12 m3/h
Velocidade máx. 60 Hz: 7.0 cfm
Vácuo final: 2 mbar / 1.5 torr
Vácuo final com gas ballast: 4 mbar / 3 torr
Número de cabeças: 8
Número de estágios: 3
Temp. ambiente (operação): 10 °C a 40 °C
Temp. ambiente (armazenamento): -10 °C a 60 °C
Pressão máxima de descarga (abs.): 1.1 bar
Conexão de entrada: Flange pequeno KF DN 25 / bocal para mangueira DN 15 mm
Conexão de saída: Bocal para mangueira DN 8-10 mm
Conexão de refrigerante: 2 × bocal DN 6-8 mm
Potência nominal: 0.53 kW
Velocidade nominal (50/60 Hz): 1650 min-1
Classe de proteção IEC 60529: IP 40
Dimensões (C × L × A): 616 × 387 × 395 mm
Peso: 28.9 kg
Nível de ruído (50 Hz): 50 dBA
Conformidade ATEX: II 3/- G Ex h IIC T3 Gc X (apenas atmosfera interna)
Certificação NRTL: Não
Itens fornecidos: Unidade de bombeamento completa, pronta para uso, com manual
Tensão nominal: 200–230 V
Frequência da rede: 50–60 Hz

Características / especificações técnicas

• Modelo: MD 12C NT (configurado com separador de entrada AK e condensador de saída EK)
• Velocidade de bombeamento (50 Hz): 12 m3/h; (60 Hz): 7.0 cfm
• Vácuo final: 2 mbar; com gas ballast: 4 mbar
• Número de cabeças: 8; Número de estágios: 3
• Potência nominal: 0.53 kW; Velocidade nominal: 1650 min-1
• Conexões: Entrada KF DN25 ou bocal DN15 mm; saída DN8-10 mm; refrigeração 2 × DN6-8 mm
• Pressão máxima de descarga (abs.): 1.1 bar
• Faixa de temperatura de operação: 10 °C a 40 °C; Armazenamento: -10 °C a 60 °C
• Dimensões (C × L × A): 616 × 387 × 395 mm; Peso: 28.9 kg
• Nível de ruído (50 Hz): 50 dBA
• ATEX: II 3/- G Ex h IIC T3 Gc X (apenas atmosfera interna)
• Fornecimento: Unidade de bombeamento completa, pronta para operação, com manual
