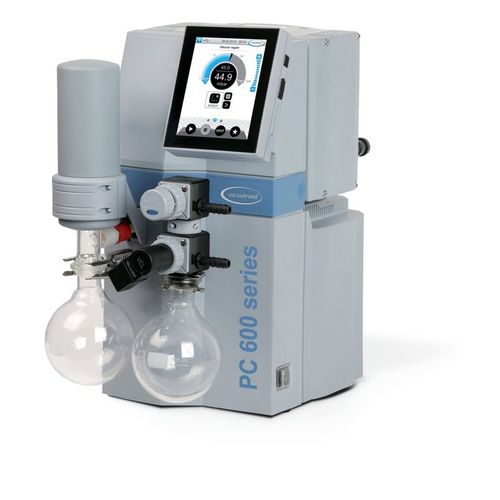

Bomba de vácuo para evaporadores rotativos PC 611 select

de laboratóriode diafragmasem óleo

Visão geral

• Controlador de vácuo VACUU·SELECT com interface gráfica que simplifica fluxos de trabalho no laboratório
• Aplicações predefinidas economizam tempo e garantem resultados reprodutíveis
• Editor de aplicações (arrastar e soltar) para criar sequências de processo personalizadas
• Projetado para as exigências de vácuo de solventes de alto ponto de ebulição
• Permite operação paralela de duas aplicações de vácuo independentes com uma única bomba

Descrição
A PC 611 select é uma unidade de bombeamento química baseada na bomba de diafragma MD 4C NT de três estágios. Destina‑se a processos de evaporação com solventes de alto ponto de ebulição e ao funcionamento paralelo de duas aplicações exigentes com uma única bomba. Uma porta de vácuo é controlada eletronicamente pelo controlador VACUU·SELECT integrado e uma válvula solenóide; a segunda porta é regulada manualmente por uma válvula de controle de membrana. Ambas as portas incluem válvulas de retenção integradas para evitar contaminação cruzada e interferências mútuas. O separador de entrada em vidro com revestimento protetor evita a entrada de partículas e gotas, aumentando a vida útil da bomba. O condensador de vapores de escape, quando ligado a uma linha de água fria ou a um refrigerador de recirculação, permite recuperação de solventes quase completa para reciclagem e proteção ambiental. Itens fornecidos: unidade de bombeamento montada e pronta para uso, com manual.

Recursos

• Controlador VACUU·SELECT integrado com interface gráfica e operação baseada em aplicações
• Controle por ponto de ajuste manual, modos de destilação e editor de aplicações arrastar‑e‑soltar
• Detecção automática de pressão de ebulição e modo de controle em 2 pontos para evaporação de solventes
• Duas portas de vácuo independentes (uma controlada eletronicamente, outra manual) com válvulas de retenção integradas
• Separador de entrada em vidro com revestimento protetor
• Condensador de vapores de escape para recuperação de solventes (requer refrigeração adequada)

Dados técnicos (resumo)
Velocidade máxima de bombeamento 50 Hz: 3.4 m3/h
Velocidade máxima de bombeamento 60 Hz: 2.2 cfm
Vácuo final: 1.5 mbar / 1.1 torr
Vácuo final com gas ballast: 3 mbar / 2.2 torr
Número de cabeças: 4
Número de estágios: 3
Controlador de vácuo: VACUU·SELECT
Temperatura ambiente operação: 10 °C a 40 °C
Temperatura de armazenamento: -10 °C a 60 °C
Pressão máxima de retorno (abs.): 1.1 bar
Conexão de entrada: 2 x bocal DN 8-10 mm
Conexão de saída: bocal DN 8-10 mm
Conexão de refrigeração: 2 x bocal DN 6-8 mm
Potência nominal: 0.25 kW
Velocidade nominal (50/60 Hz): 1500 / 1800 min-1
Classe de proteção IEC 60529: IP 20
Dimensões (C x L x A): 435 x 243 x 457 mm
Peso: 21.3 kg
Nível de ruído (50 Hz): 45 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (apenas atmosfera interna)

Características / especificações técnicas

• Modelo: PC 611 select
• Bomba base: MD 4C NT (bomba de diafragma de três estágios)
• Velocidade máxima (50 Hz): 3.4 m3/h; (60 Hz): 2.2 cfm
• Vácuo final: 1.5 mbar (1.1 torr); com gas ballast: 3 mbar (2.2 torr)
• Cabeças / estágios: 4 / 3
• Controlador: VACUU·SELECT (UI gráfica, editor de aplicações, detecção de pressão de ebulição)
• Conexões: Entrada 2 x DN 8-10 mm; Saída DN 8-10 mm; Refrigeração 2 x DN 6-8 mm
• Potência / velocidade: 0.25 kW; 1500 / 1800 min-1 (50/60 Hz)
• Classe de proteção: IP 20
• Dimensões: 435 x 243 x 457 mm; Peso: 21.3 kg
• Nível de ruído: 45 dBA (50 Hz)
• Pressão máxima de retorno: 1.1 bar
• Itens fornecidos: Unidade de bombeamento montada e pronta para uso, com manual
