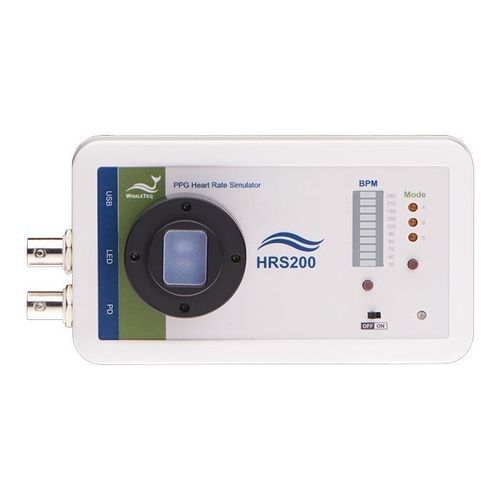

Aparelho para teste de iluminação HRS200

de intensidade de iluminaçãode intensidade de iluminaçãode sinal

Visão geral / Origem
Dispositivos wearables que utilizam PPG (fotopletismografia) para a medição não invasiva da frequência cardíaca são fundamentais na monitorização de saúde. Métodos de verificação iniciais verificavam apenas a função do detetor/LED e não conseguiam reproduzir sinais PPG realistas para validação de algoritmos. O HRS200 gera sinais PPG em luz verde com parâmetros ajustáveis (BPM, DC para representar a reflectância de tons de pele, AC para variação do volume arterial e PI), permitindo aos engenheiros realizar testes repetíveis de desempenho e precisão nas funções de frequência cardíaca de wearables. A unidade também sobrepõe ruído elétrico (50 Hz / 60 Hz e ruído branco) e suporta reprodução de dados brutos ou PPG clinicamente registados para reproduzir sinais clínicos ou definidos pelo utilizador e verificar o processamento e interpretação do sinal.

Funções

• BPM, DC, AC e PI ajustáveis para simular com precisão as condições PPG reais de dispositivos wearables.
• Geração de ruído elétrico incluindo 50 Hz, 60 Hz e ruído branco com amplitude ajustável para avaliar imunidade e filtragem.
• Detecção de brilho e frequência do LED: defina a faixa de brilho e o número máximo de pulsos para verificar o comportamento de pulso do LED e a resposta do dispositivo testado.
• Reprodução de dados brutos: suporta reprodução de formas de onda PPG e gravações clínicas ou definidas pelo utilizador para validação de algoritmos.
• Modo de comando: gera automaticamente scripts de teste; editar sequências e guardar ficheiros de comando para reproduzir fluxos de teste.
• Inclui 40 formas de onda PPG clinicamente registadas cobrindo arritmias como FA, APC, VPC e bloqueio AV de 1º grau para validações realistas.

Destaques

• Simulador PPG focado em desempenho, concebido para I&D e verificação da função de frequência cardíaca em wearables.
• Reprodução de bases de dados clínicas e sinais de utilizador para avaliar a capacidade de interpretação do dispositivo testado e a robustez do algoritmo.
• Fornece SDK para desenvolvimento de programas de teste/controlo automatizados para reduzir configurações manuais repetitivas.
• Suporta modo fine‑tune, predefinições autónomas e modos de medição de alta resolução via software PC para fluxos de teste versáteis.

Encomenda / Composição do sistema (resumo)
Modelo: HRS200 — Simulador PPG avançado para wearables na área da saúde. Suporta fine‑tune, reprodução de dados brutos e modos de teste por linha de comando. Acessórios opcionais: isolador USB. Add‑on de software opcional: pacote de reprodução clínica com 40 formas de onda PPG clinicamente registadas (25 registos com arritmias). Serviços opcionais: calibração e extensão de garantia.

Características / especificações técnicas

• BPM: gama suportada 30 ~ 300 BPM (software PC); 30 ~ 240 BPM (uso standalone). Precisão: ±1 BPM.
• DC (modo HRS do software PC): 1 ~ 20 níveis. Precisão: N/A.
• DC (modo Fine Tune do software PC): 100 mV ~ 2500 mV. Precisão: ±5 mV.
• PI (modo HRS do software PC): 0,1% ~ 20% (AC/DC, varia com o nível DC). Precisão: N/A.
• AC (modo Fine Tune do software PC): 0,75 mV ~ 25 mV (medição BNC amplificada ×100). Precisão: N/A.
• Lumen (a 5 mm do filme difusor): 50 ~ 800 Lux. Precisão: ±3% (±10 Lux quando a fonte < 400 Lux).
• Comprimento de onda da luz: 525 nm. Precisão: ±10 nm.
• Taxa de amostragem PD: <8 ksps (modo Normal); 30 ksps (modo Alta Resolução). Precisão: ±5 μS.
• Relação S/N: >51 dB (com isolador USB). Precisão: N/A.
• Alimentação - USB: conector USB Type‑B, DC 5V IN.
• Alimentação - Bateria: 3 × pilhas AA.
• Dimensões (C × L × A): 6,12 cm × 13,5 cm × 7,6 cm.
• Temperatura de funcionamento: 10 °C ~ 40 °C.
• Notas: Em modo standalone, frequências selecionáveis via presets (30, 60, 70, 80, 90, 120, 150, 180, 210, 240 BPM) mais 3 valores do utilizador entre 30 e 300 BPM. Em Modo Alta Resolução selecione “LED Off” para desativar a emissão ótica e observar o PD analógico via BNC no osciloscópio.
