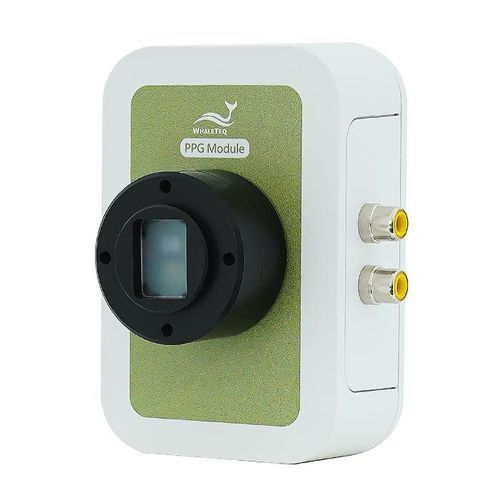

Aparelho para teste de iluminação PPG-1R-525

de iluminaçãode intensidade de iluminaçãode intensidade de iluminação

Visão geral O PPG-1R-525 funciona com a consola principal AECG100 ou com o Simulador Multissinais Vitais SECG 5.0 AIO, atuando como testador de desempenho da frequência cardíaca por refletância, concebido para atividades de I&D em fabricantes. Este módulo ótico de canal único emite sinais analógicos de luz verde para testar a função de frequência cardíaca. Permite aos utilizadores ajustar a taxa de variação da luz verde dos sinais respiratórios no PPG e configurar ruído adicional. É adequado para o desenvolvimento e verificação de produtos PPG por refletância, tais como dispositivos vestíveis de monitorização da frequência cardíaca, para testar o desempenho. Principais capacidades

• Definições flexíveis da forma de onda PPG para ajuste detalhado de pontos característicos.
• Saída sincronizada com ECG para enviar simultaneamente sinais de ECG e PPG e ajustar os parâmetros do Tempo de Trânsito da Onda de Pulso (PWTT) para verificar a precisão do algoritmo de pressão arterial.
• Reprodução de dados brutos para reproduzir formas de onda clinicamente registadas ou personalizadas para verificação repetida.
• Função de simulação da respiração para sobrepor alterações respiratórias aos testes da forma de onda PPG.
• Kit de Desenvolvimento de Software (SDK) fornecido para permitir testes automatizados e o desenvolvimento de software de teste personalizado.

Funcionalidades

• Saída de formas de onda básicas: inclui forma de onda de ECG, senoidal, triangular, quadrada, exponencial, pulso retangular e pulso triangular, parâmetros ajustáveis e teste de desvio de corrente contínua (DC).
• Geração de sinais PPG: simula sinais analógicos senoidais, triangulares e PPG; fornece sinais simulados de luz verde, vermelha e infravermelha para a medição reflexiva da frequência cardíaca e da SpO₂ por PPG.
• PWTT (Tempo de Trânsito da Onda de Pulso) ajustável: emite simultaneamente sinais de ECG e PPG; ajusta a diferença de tempo (PTTp, PTTf) entre os sinais para verificar a precisão do algoritmo de pressão arterial.
• Gravação de parâmetros de teste: grava os parâmetros de diferentes itens de teste para testes integrados, reduzindo os erros humanos.
• Reprodução de dados brutos: reproduz formas de onda de dados brutos e recria formas de onda clinicamente registadas ou personalizadas com elevada repetibilidade e reprodutibilidade.
• Teste automatizado simples: suporta testes automatizados utilizando software para controlar o processo de teste e a edição manual de sequências automáticas.

Destaques

• Simulações mais próximas do tempo real e de situações reais, através da simulação de alterações respiratórias e da sobreposição aos sinais PPG.
• Reprodução de dados brutos com elevada repetibilidade e reprodutibilidade para reproduzir arritmias e outras formas de onda patológicas.
• SDK para o desenvolvimento flexível de programas de testes automatizados, reduzindo operações repetitivas e erros humanos.

Documentação e ferramentas Estão disponíveis fichas técnicas e manuais do utilizador para o produto e para as consolas principais emparelhadas. É fornecido um SDK para permitir o desenvolvimento de testes automatizados. Características / especificações técnicas

• Frequência cardíaca: intervalo de configuração 10 ~ 300 BPM; incremento mínimo de 1 BPM; precisão de ±1 BPM.
• Saída de referência de nível CC do LED: intervalo de regulação de 100 a 3000 mV; passo mínimo de 1 mV.
• Saída de referência de nível CA do LED: intervalo de regulação de 0,75 a 30 mV; passo mínimo de 0,01 mV.
• Lúmen (medido a 5 mm da película difusora): intervalo de regulação 50 ~ 925 lux (intervalo total); resolução (1 / 3000) do intervalo total; precisão ±6%.
• Comprimento de onda da luz do LED: 525 nm; precisão ±10 nm.
• Taxa de varredura do LED: 50 ~ 40 kHz (modo Normal / modo Autónomo); 10 kHz (modo de dados brutos); precisão ±5 μs.
• Taxa de amostragem do PD: 250 kHz (canal único); precisão ±5 μs.
• Tempo de resposta do PD: subida de 1 μs típico (varia com a intensidade do LED do DUT); descida: 1 μs típico (varia com a intensidade do LED do DUT).
• Diferença de tempo no modo PWTT (PTTp, PTTf): intervalo de regulação 0 ~ 5999 ms (a uma frequência cardíaca de 10 BPM; o intervalo diminui à medida que a frequência cardíaca aumenta); passo mínimo de 1 ms; precisão ±1 ms.
