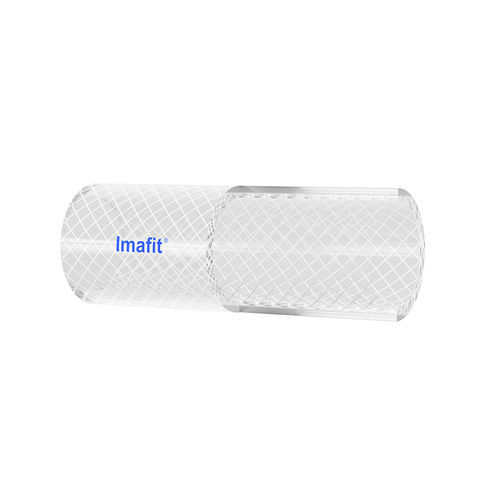

医療機器製造用チューブ Imafit®

シリコンポリエステル製フレキシブル

製品概要
Imafit® はプラチナ硬化の医薬品グレードシリコンホースで、ポリエステル編組で補強されており、医薬品・バイオテクノロジーの環境での加圧流体搬送向けに設計されています。厳格な品質管理の下で製造され、配管取り回しに適した小さな最小曲げ半径と高い柔軟性を備えています。

用途

• 医薬品およびバイオテック材料の移送
• 重要な液体の移送
• ロードセルおよび細胞培養
• 分析ラボ、食品・飲料
• バイオテクノロジー工程

認証

• 内層に関するTOXIKONベースのExtractables & Leachables (E&L) 試験結果あり
• 樹脂ライナーに対するNSF-51認証
• US FDA 21 CFR 177.2600（食品接触）に適合
• USPクラスVIに適合
• ISO 10993（生体適合性）に適合
• RoHS準拠、制限対象の重金属不使用
• フタル酸エステル、ビスフェノール、揮発性可塑剤不使用
• TSE/BSEフリー（動物由来材料不使用）
• 完全なバリデーションパッケージはリクエストに応じて提供

主な特長

• 配管取り回しに適した高い柔軟性
• 低揮発性プラチナ硬化シリコン樹脂を使用
• 味・臭いを付与しない
• ロット追跡可能
• 温度範囲：-80°C～230°C
• SS 316L トライクローバー継手（内径部でRA ≤ 0.5）対応可能
• 外層カラー対応可能
• 顧客指定の色識別に対応
• オートクレーブ、エチレンオキシド（EtO）、γ線で滅菌可能

標準サイズ（カタログ）
# | PART NO. | サイズ（mm）(ID x OD) | サイズ（inch）(ID) | 最大使用圧力（bar） @ 27°C | 最小破裂圧力（bar） @ 27°C | 曲げ半径（mm） | VACCUM Hg @ 70°F/27°C
1 | 0613FT | 6 x 13 | 1/4” | 10.0 | 30 | 50 | NA
2 | 0916FT | 9 x 16 | 11/32” | 9.0 | 27 | 50 | NA
3 | 1220FT | 12 x 20 | 1/2” | 7.0 | 21 | 80 | NA
4 | 1624FT | 16 x 24 | 5/8” | 7.0 | 21 | 90 | NA
5 | 1927FT | 19 x 27 | 3/4” | 6.0 | 18 | 110 | NA
6 | 2535FT | 25 x 35 | 1” | 4.0 | 12 | 160 | NA
7 | 3242FT | 32 x 42 | 1 1/4” | 3.0 | 9 | 200 | NA
8 | 3850FT | 38 x 50 | 1 1/2” | 2.5 | 8 | C/P | NA

技術仕様

• 材料：プラチナ硬化シリコン（低揮発性シリコン樹脂）
• 補強：ポリエステル編組
• 温度範囲：-80°C～230°C
• 滅菌方法：オートクレーブ、エチレンオキシド（EtO）、γ線
• 使用可能な継手：SS 316L トライクローバー継手（内径でRA ≤ 0.5）オプション
• 適合規格：US FDA 21 CFR 177.2600、USPクラスVI、ISO 10993、NSF-51（樹脂ライナー）、RoHS
• フタル酸エステル、ビスフェノール、揮発性可塑剤不使用；TSE/BSEフリー
• ロット追跡と完全なバリデーションパッケージを提供可能
• 味や臭いを与えないため、重要な液体や医薬品の移送に適合
• 複数の標準サイズを用意（上記のサイズ表参照）
