医療機器製造用チューブ Imawrap®
シリコンポリエステル製

医療機器製造用チューブ - Imawrap® - Ami Polymer Pvt Ltd - シリコン / ポリエステル製

お気に入りに追加する

商品比較に追加する

Ami Polymer Pvt Ltdのサイトについての詳しい情報

特徴

応用

医療機器製造用

素材

シリコン, ポリエステル製

外径(mm)

最大: 112 mm
(4.4 in)

最少: 13 mm
(0.5 in)

内径(mm)

最大: 100 mm
(3.9 in)

最少: 6 mm
(0.2 in)

詳細

製品概要

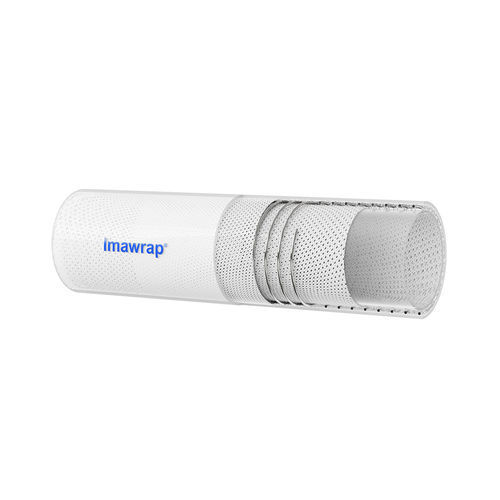

Imawrap® は、プラチナ硬化シリコーンのマンドレル巻き内層を持ち、4層ポリエステル布補強とSS316ヘリカルワイヤーを組み合わせた吸引ホースです。高圧での半流体・液体の移送や真空用途に対応します。ISO Class 7のクリーンルームで製造され、抽出物管理や衛生的な移送が求められるバイオ医薬、製薬、食品、飲料、化粧品用途に適しています。

用途

バイオ医薬プロセスライン
医薬品の製造およびライン転送
真空／吸引作業
バイオリアクターの移送システム
食品、飲料、化粧品の生産ライン

認証

内層に関するTOXIKONの抽出物・溶出物（E&L）試験報告書あり
シリコーン樹脂のNSF 51認証
米国FDA 21 CFR 177.2600（食品接触）準拠
USP Class VI 準拠
ISO 10993 生体適合性試験に準拠
RoHS準拠 — 制限対象重金属不使用
フタル酸エステル、ビスフェノール、揮発性可塑剤不使用
TSE/BSE：動物由来原料不使用
検証パッケージはリクエストにより提供可能

主な特長

柔軟で良好な曲げ半径、屈曲に強い設計
1/4 in〜6 in のサイズレンジ
低揮発性プラチナ硬化シリコーン使用
ISO Class 7 クリーンルームでの製造
オートクレーブ、CIP、SIP による滅菌対応
真空用途対応
使用温度範囲：-80°C〜+180°C
外層のカラ―コーディングが可能で交差汚染を低減
無臭・無味で衛生的な移送に適合

標準サイズ（代表例）

0613WP — 6 x 13 mm (ID x OD) — 1/4 in ID — 最大使用圧 18.5 bar @27°C — 破裂最低圧 38 bar @27°C — 曲げ半径 60 mm — 真空 760 mmHg
0916WP — 9 x 16 mm — 11/32 in ID — 最大圧 18.0 bar — 破裂 38 bar — 半径 70 mm — 真空 760 mmHg
1220WP — 12 x 20 mm — 1/2 in ID — 最大圧 16.0 bar — 破裂 34.0 bar — 半径 80 mm — 真空 760 mmHg
1624WP — 16 x 24 mm — 5/8 in ID — 最大圧 14.0 bar — 破裂 34.0 bar — 半径 90 mm — 真空 760 mmHg
1927WP — 19 x 27 mm — 3/4 in ID — 最大圧 12.0 bar — 破裂 34.0 bar — 半径 100 mm — 真空 760 mmHg
2535WP — 25 x 35 mm — 1 in ID — 最大圧 10.5 bar — 破裂 32.0 bar — 半径 120 mm — 真空 760 mmHg
3242WP — 32 x 42 mm — 1 1/4 in ID — 最大圧 10.0 bar — 破裂 32.0 bar — 半径 180 mm — 真空 500 mmHg
3850WP — 38 x 50 mm — 1 1/2 in ID — 最大圧 10.0 bar — 破裂 30.0 bar — 半径 220 mm — 真空 400 mmHg
5062WP — 50 x 62 mm — 2 in ID — 最大圧 8.0 bar — 破裂 24.0 bar — 半径 300 mm — 真空 300 mmHg
6476WP — 64 x 76 mm — 2 1/2 in ID — 最大圧 6.0 bar — 破裂 18.0 bar — 曲げ半径 C/P — 真空 C/P
7587WP — 75 x 87 mm — 3 in ID — 最大圧 5.0 bar — 破裂 15.0 bar — 曲げ半径 C/P — 真空 C/P
100112WP — 100 x 112 mm — 4 in ID — 最大圧 5.0 bar — 破裂 15.0 bar — 曲げ半径 C/P — 真空 C/P
