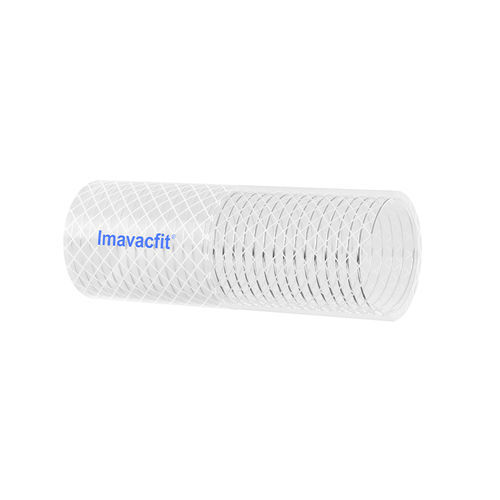

医療機器製造用チューブ Imavacfit®

シリコンステンレス製ポリエステル製

概要
Imavacfit® は、SS316L ヘリカルワイヤーとポリエステル編組で補強されたプラチナ硬化シリコーンホースで、加圧流体移送と高真空用途向けに設計されています。Imavac® と比較して破裂圧や真空耐性が向上しており、医薬品、食品、バイオテクノロジー用途で要求される化学的適合性と衛生特性を保持します。

用途

• 医薬品製造
• 粉体および液体の移送
• 高真空ポンプシステム
• 食品加工
• ロードセル用途
• バイオテクノロジー
• バルク移送
• 発酵およびバイオリアクター

認証

• 内部ライナーに関する TOXIKON ベースの E&L 試験データあり
• 樹脂ライナーに対する NSF-51 認証
• 米国 FDA 21 CFR 177.2600（食品グレード）適合
• USP クラス VI 適合
• ISO 10993 適合
• RoHS 認証（制限対象の重金属を含まない）
• フタル酸エステル、ビスフェノール、揮発性可塑剤を含まない
• TSE/BSE 認証（動物由来材料を含まない）

主な特長

• Imafit® および Imavac® より高い破裂圧
• 高真空クラス向けに設計
• 静電気を除去する帯電防止特性
• 味や臭いを与えない
• ロットトレーサビリティあり
• 使用温度範囲：-80°C〜230°C
• オプションで内径面粗さ RA ≤ 0.5 の SS316L トライクローバー端末対応
• オートクレーブ、エチレンオキサイド、ガンマ線での滅菌対応

標準サイズ（一覧）

• 1 | 0613VF | 6 x 13 mm | 1/4” ID | 最大使用圧力 12.5 bar @27°C | 最小破裂圧 48.5 bar @27°C | 曲げ半径 60 mm | 真空 760 Hg
• 2 | 0916VF | 9 x 16 mm | 11/32” ID | 最大使用圧力 12.0 bar @27°C | 最小破裂圧 48 bar @27°C | 曲げ半径 70 mm | 真空 760 Hg
• 3 | 1220VF | 12 x 20 mm | 1/2” ID | 最大使用圧力 11.0 bar @27°C | 最小破裂圧 41.5 bar @27°C | 曲げ半径 70 mm | 真空 760 Hg
• 4 | 1624VF | 16 x 24 mm | 5/8” ID | 最大使用圧力 10.5 bar @27°C | 最小破裂圧 36 bar @27°C | 曲げ半径 85 mm | 真空 760 Hg
• 5 | 1927VF | 19 x 27 mm | 3/4” ID | 最大使用圧力 9.0 bar @27°C | 最小破裂圧 34.5 bar @27°C | 曲げ半径 95 mm | 真空 760 Hg
• 6 | 2535VF | 25 x 35 mm | 1” ID | 最大使用圧力 8.5 bar @27°C | 最小破裂圧 34.5 bar @27°C | 曲げ半径 140 mm | 真空 760 Hg
• 7 | 3242VF | 32 x 42 mm | 1¼” ID | 最大使用圧力 8.5 bar @27°C | 最小破裂圧 34.5 bar @27°C | 曲げ半径 150 mm | 真空 600 Hg
• 8 | 3850VF | 38 x 50 mm | 1½” ID | 最大使用圧力 7.5 bar @27°C | 最小破裂圧 32 bar @27°C | 曲げ半径 175 mm | 真空 600 Hg
• 9 | 5062VF | 50 x 62 mm | 2” ID | 最大使用圧力 6.5 bar @27°C | 最小破裂圧 28 bar @27°C | 曲げ半径 245 mm | 真空 550 Hg

仕様・技術情報

• 材質：プラチナ硬化シリコーン
• 補強：SS316L ヘリカルワイヤーとポリエステル編組
• 使用温度範囲：-80°C〜230°C
• 滅菌：オートクレーブ、エチレンオキサイド、ガンマ線
• 認証：US FDA 21 CFR 177.2600、USP クラス VI、ISO 10993、NSF-51（樹脂ライナー）、RoHS
• 特性：高破裂圧、高真空耐性、帯電防止、味・臭いを与えない、ロットトレーサビリティ
• オプション継手：SS316L トライクローバー端末（内径面 RA ≤ 0.5）あり
• 想定用途：医薬品、食品、バイオテクノロジーおよび関連産業での加圧流体移送および真空用途
