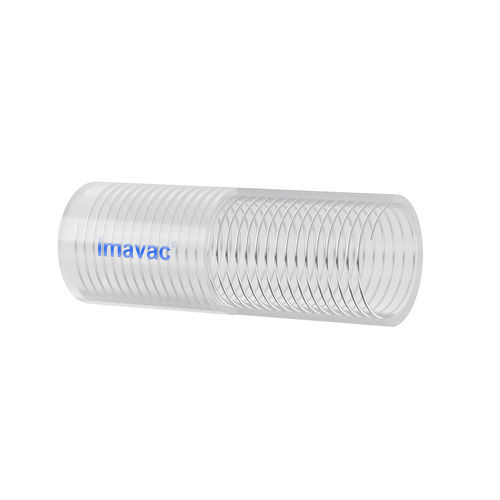

医療機器製造用チューブ Imavac®シリコンステンレス製螺旋状
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 医療機器製造用
- 素材
- シリコン, ステンレス製
- 設定
- 螺旋状
- オプション
- 透明, フレキシブル, 再使用可能
- 外径(mm)
最大: 112 mm
(4.4 in)最少: 13 mm
(0.5 in)- 内径(mm)
最大: 100 mm
(3.9 in)最少: 6 mm
(0.2 in)
詳細
概要
Imavac® は、SS316Lのヘリカルワイヤで補強された白金架橋（プラチナ硬化）シリコーンホースです。流体の可視化のための高い透明性、屈曲耐性を備え、製薬および食品加工分野における高真空下での物料搬送用途に設計されています。Imavac® は高圧・高真空用途で Imafit®（ポリエステル編組ホース）より優れた性能を発揮し、帯電防止仕様もあります。
用途
認証
主な特長
標準寸法
# | PART NO. | 寸法（mm）(ID x OD) | 寸法（inch）(ID) | 最大使用圧力（bar）@27°C | 最小破裂圧力（bar）@27°C | 曲げ半径（mm） | 真空 Hg @ 70°F/27°C（mm）
1 | 0613VC | 6 x 13 | ¼” | 12.0 | 48 | 50 | 760
2 | 0916VC | 9 x 16 | 11/32” | 11.5 | 48 | 60 | 760
3 | 1220VC | 12 x 20 | ½” | 10.5 | 45 | 70 | 760
4 | 1624VC | 16 x 24 | 5/8” | 10.0 | 35 | 80 | 760
5 | 1927VC | 19 x 27 | ¾” | 8.5 | 30 | 90 | 760
6 | 2535VC | 25 x 35 | 1” | 8.5 | 30 | 125 | 760
7 | 3242VC | 32 x 42 | 1¼” | 8.0 | 27.5 | 140 | 600
8 | 3850VC | 38 x 50 | 1½” | 7.5 | 25 | 170 | 600
9 | 5062VC | 50 x 62 | 2” | 6.0 | 22.5 | 240 | 550
10 | 6476VC | 64 x 76 | 2½” | 4.0 | 20 | C/P | 500
11 | 7587VC | 75 x 87 | 3” | 3.0 | 15 | C/P | 400
12 | 100112VC | 100 x 112 | 4” | 2.0 | 10 | C/P | 400
技術仕様
Imavac® は、SS316Lのヘリカルワイヤで補強された白金架橋（プラチナ硬化）シリコーンホースです。流体の可視化のための高い透明性、屈曲耐性を備え、製薬および食品加工分野における高真空下での物料搬送用途に設計されています。Imavac® は高圧・高真空用途で Imafit®（ポリエステル編組ホース）より優れた性能を発揮し、帯電防止仕様もあります。
用途
- 製薬プロセス
- 粉体および液体の搬送
- 高真空搬送システム
- ロードセル接続
- 食品加工およびバルク搬送
- バイオテクノロジー生産ライン
認証
- インナーライナーに関する TOXIKON 基礎 E&L 試験レポートあり
- 樹脂ライナーに対する NSF-51 認証
- 米国 FDA 21 CFR 177.2600（食品級）に適合
- USP クラス VI 適合
- ISO 10993 生体適合性
- RoHS 認証 — 制限対象重金属不使用
- フタル酸エステル、ビスフェノール、揮発性可塑剤不使用
- TSE/BSE 認証 — 動物由来素材不使用
主な特長
- 白金架橋シリコーン構造
- 真空・圧力耐性を高める SS316L ヘリカルワイヤ補強
- 流量の目視確認が可能な透明性
- 屈曲抵抗に優れた設計
- 静電気を除去する帯電防止オプション
- 製品に味や臭いを移さない
- ロット追跡可能
- 温度範囲：-80°C〜230°C
- 内径部 Ra ≤ 0.5 の SS316L トライクランプ端末を選択可
- オートクレーブ、エチレンオキサイド、ガンマ線滅菌対応
標準寸法
# | PART NO. | 寸法（mm）(ID x OD) | 寸法（inch）(ID) | 最大使用圧力（bar）@27°C | 最小破裂圧力（bar）@27°C | 曲げ半径（mm） | 真空 Hg @ 70°F/27°C（mm）
1 | 0613VC | 6 x 13 | ¼” | 12.0 | 48 | 50 | 760
2 | 0916VC | 9 x 16 | 11/32” | 11.5 | 48 | 60 | 760
3 | 1220VC | 12 x 20 | ½” | 10.5 | 45 | 70 | 760
4 | 1624VC | 16 x 24 | 5/8” | 10.0 | 35 | 80 | 760
5 | 1927VC | 19 x 27 | ¾” | 8.5 | 30 | 90 | 760
6 | 2535VC | 25 x 35 | 1” | 8.5 | 30 | 125 | 760
7 | 3242VC | 32 x 42 | 1¼” | 8.0 | 27.5 | 140 | 600
8 | 3850VC | 38 x 50 | 1½” | 7.5 | 25 | 170 | 600
9 | 5062VC | 50 x 62 | 2” | 6.0 | 22.5 | 240 | 550
10 | 6476VC | 64 x 76 | 2½” | 4.0 | 20 | C/P | 500
11 | 7587VC | 75 x 87 | 3” | 3.0 | 15 | C/P | 400
12 | 100112VC | 100 x 112 | 4” | 2.0 | 10 | C/P | 400
技術仕様
- 材料：白金架橋シリコーン
- 補強：SS316L ヘリカルワイヤ
- 流量確認のための透明性向上
- 柔軟な配管を可能にする屈曲耐性
- 用途：製薬・食品分野での高真空下の物料搬送
- 帯電防止オプションで静電気を除去
- 温度範囲：-80°C〜230°C
- 滅菌方法：オートクレーブ、エチレンオキサイド、ガンマ線
- 適合：FDA 21 CFR 177.2600（食品級）、USP クラス VI、ISO 10993、NSF-51（樹脂ライナー）、RoHS
- フタル酸エステル、ビスフェノール、揮発性可塑剤不使用；TSE/BSE フリー
- ロット追跡可能
