医療機器製造用チューブ Imawrap-C™

シリコンステンレス製ポリエステル製

概要

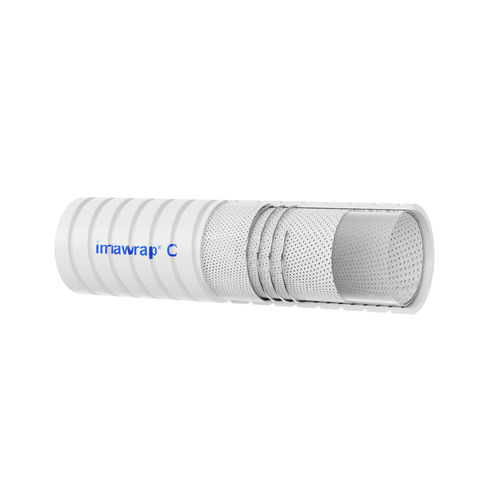

Imawrap-C™ は内面が平滑なプラチナ架橋シリコーンホースで、SS316L のヘリカルワイヤーと高品質ポリエステル布の4層巻きによって補強され、外側はシリコーンのコンボリューテッドカバーで仕上げられています。複数のポリエステル層により耐破裂圧が向上し、屈曲抵抗も強化されます。本ホースは製薬・バイオテック・食品加工分野における高圧蒸気移送や衛生的な材質搬送に適しています。

用途

• 製薬プロセス
• 食品加工
• ロードセル用途
• CIPおよびWFI移送
• バルク粉体移送
• 化粧品および超純水移送
• 高圧蒸気移送

認証

• 内層に関するToxikonベースのE&L試験あり
• 樹脂ライナーに対するNSF-51認証
• US FDA 21 CFR 177.2600（食品適合）に準拠
• USP クラス VI に準拠
• ISO 10993-1 に準拠
• RoHS；フタル酸塩／ビスフェノール／揮発性可塑剤フリー；TSE／BSE認証
• 動物由来物質不使用の証明（Animal Origin Certification）
• USFDA DMF 登録番号 #26201
• 完全なバリデーションパッケージは要求に応じて提供可能

主な特長

• 安全な材質移送のための高い使用圧力定格
• 高い真空度用途向けに設計
• 優れた柔軟性と屈曲耐性
• ロット追跡可能
• 温度範囲：-55 °C ～ 220 °C
• SS316L トライクランプ（tri-clamp）端末対応（オプション）
• オートクレーブ、CIP & SIP、エチレンオキシドガス、ガンマ線による滅菌が可能

標準サイズ（カタログ）
# | カタログ品番 | サイズ（mm）(ID x OD) | サイズ（インチ）(ID) | 最大使用圧力（bar） @ 27°C | 最小破裂圧（bar） @ 27°C | 最小曲げ半径（mm） | 真空 Hg @ 70°F/27°C（mm）
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

技術仕様

• 内層：平滑、プラチナ架橋シリコーン
• 補強：SS316L ヘリカルワイヤー＋ポリエステル布4層巻き
• 外被：シリコーン外側コンボリューテッドカバー
• 複数のポリエステル層により破裂圧が向上
• 用途：屈曲抵抗が高い用途、高圧蒸気移送、製薬、バイオテック、食品、CIP/WFI、バルク粉体、化粧品、超純水
• 温度範囲：-55 °C ～ 220 °C
• 対応端末：SS316L トライクランプ端末（オプション）
• 滅菌方法：オートクレーブ、CIP & SIP、エチレンオキシド、ガンマ線
• 規格/認証：US FDA 21 CFR 177.2600、USP クラス VI、ISO 10993-1、NSF-51（樹脂ライナー）、RoHS、TSE/BSE フリー、動物由来材料不使用、USFDA DMF #26201
• ロット追跡：あり
• 高真空用途と優れた柔軟性向けに設計
