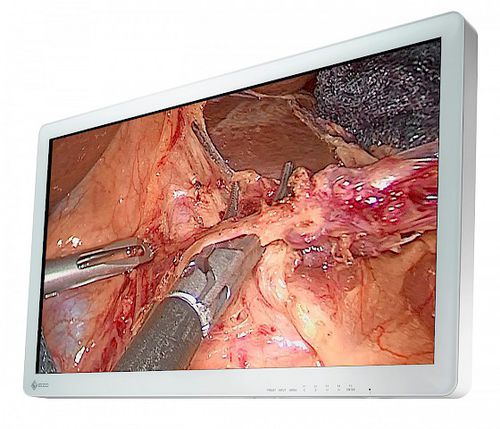

外科用モニター CuratOR® EX3220

医療用内視鏡用フルHD

概要
CuratOR EX3220は、31.5型ワイドのフルHD（1920 x 1080）手術用モニターで、IPSパネルにより内視鏡や手術用顕微鏡の映像を忠実に再現します。発光効率に優れたLEDバックライトを搭載し、標準輝度650 cd/m²、コントラスト比1400:1で手術室での視認性を確保します。

主な特長

• 高輝度（650 cd/m²）とIPSパネルによる広い視野角
• 前面保護等級IP45（本体はIP32）
• ファンレスのスリム設計で静音かつ消毒が容易
• フルフラット前面と保護パネル、丸みを帯びたコーナーで安全・衛生に配慮
• 映像の180°回転およびミラー表示
• PbyPおよびPiPで複数信号の同時表示が可能
• 入力ごとに独立した表示設定（ガンマ1.8–2.6またはDICOM® Preset Mode）
• 複数の入出力信号とループスルー対応、VESA標準に対応した取り付け

表示と画質
EX3220はIPS液晶パネルとLEDバックライトを採用し、色再現性と広い視野角（178°/178°）を提供します。SDIでは10bitカラーをサポートし、その他信号では8bitに対応。標準応答時間は16 ms（黒–白–黒）です。ガンマ調整やDICOM® Preset Modeにより医用画像の最適表示が可能です。

設計と衛生管理
前面はフルフラット構造で保護パネルにより覆われ、角は丸く設計されて周辺機器への干渉を低減します。前面はIP45、装置全体はIP32の防塵・防水性能を有します。ケーブルカバーにより配線が整頓され、手術室内の安全性と衛生性が向上します。ファンレス設計により通気孔がなく、清掃・消毒が容易で空気撹拌を抑制します。

操作性と機能

• 映像を180°回転またはミラー表示して執刀医や助手の視線に合わせられる
• PbyPおよびPiPは副映像のサイズ・位置を調整可能
• 2信号同時表示時は各映像ごとに独立した表示モード（ガンマ1.8–2.6またはDICOM® Preset）を設定可能
• GPIおよびRS-232Cにより外部から入力切替や画面回転を制御し、手術機器との統合を容易にする

付属品（代表）

• AC電源コード
• ACアダプタ
• VESAアダプタ用ねじ x8
• ケーブルカバー
• ユーティリティディスク（PDFインストールマニュアル）および使用説明書（国によって異なる場合があります）

仕様

• 型番：CuratOR EX3220
• モデルバリエーション：EX3220-WT：スタンドなし
• 筐体色：ホワイト
• パネルタイプ：保護パネル付きIPS
• バックライト：LED
• サイズ：80.1 cm / 31.5"
• ネイティブ解像度：1920 x 1080（16:9）
• 表示領域（H x V）：698 x 393 mm
• 画素ピッチ（H x V）：0.364 x 0.364 mm
• 表示色数：10bit（SDI）– 最大10.7億色、8bit – 1,677万色
• 視野角（H / V, typ.）：178° / 178°
• 輝度（typ.）：650 cd/m²
• コントラスト比（typ.）：1400:1
• 応答速度（typ.）：16 ms（黒→白→黒）
• 色域（typ.）：sRGB
• 入力端子：BNC（3G‑SDI）x2、DVI‑D x2（HDCP 1.4）、D‑Sub 15ピン（mini）、BNC（RGB C‑SyncまたはComponent）、S‑Video、BNC（Composite）
• 出力 / ループスルー：BNC（3G‑SDI）x2、DVI‑D、BNC（RGB C‑SyncまたはComponent）、S‑Video、BNC（Composite）
• デジタル走査周波数（H / V）：15–75 kHz / 24–60 Hz
• アナログ走査周波数（H / V）：15–80 kHz / 24–85 Hz
• 同期形式：Separate、Composite、Sync on green
• 電源：AC 100–240 V、50/60 Hz
• 最大消費電力：97 W
• 電源出力：DC 5 V、1 A
• 同時表示：Picture-by-Picture（2 PbyP）、Picture-in-Picture（PiP）
• OSD言語：英語、ドイツ語、フランス語、イタリア語、スペイン語、スウェーデン語、日本語、簡体字中国語、繁体字中国語
• 通信コネクタ：RS-232C、GPI
• その他機能：180°回転、ミラー表示
• 保護等級：IP45（前面）、IP32（背面）
• 本体質量（スタンドなし）：9.9 kg
• VESA穴間隔：200 x 200 mm（M6、取付け深さ7–10 mm）、100 x 100 mm（M4、取付け深さ5–9 mm）
• 認証・規格：CE / UKCA（医療機器）、ANSI/AAMI ES60601-1、CAN/CSA‑C22.2 No. 60601-1、IEC/EN60601-1、VCCI‑A、FCC‑A、CAN ICES‑3(A)、RCM、RoHS、China RoHS、WEEE、CCC、EAC、BIS；FDA分類：クラスI
