医療用モニター EX4342

内視鏡用手術室用外科用

概要

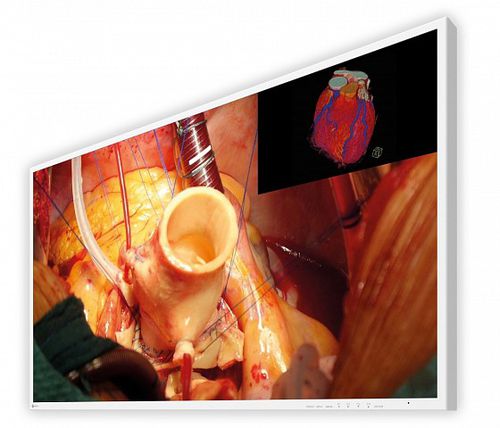

CuratOR EX4342は43"の手術用モニターで、4K UHD（3840×2160）解像度、HDR（PQ・HLG）対応、BT.2020色域エミュレーションを備えています。内視鏡や顕微手術向けに設計され、保護ラミネートガラスを備えたIPSパネルと、清潔な拭き取りが可能な前面IP45仕様を特徴とします。

主な特長

• 4K UHD（3840×2160）による高精細表示
• 標準輝度：700 cd/m²
• BT.2020エミュレーションにより微細な色差を識別可能
• HDR対応（PQおよびHLG）
• Picture-by-Picture（PbyP）およびPicture-in-Picture（PinP）
• Auto Input Detectionによる確実な信号切替
• 質量約16.4 kg、VESA対応で各種取付が可能
• 前面フラット構造と保護ガラス（前面：IP45）

表示・画像処理

• パネル：保護ラミネートガラス付きIPS（9H）
• 色深度：10-bit（SDI）最大約10.7億色、8-bit：1677万色
• 視野角：178°/178°（H/V）
• コントラスト比：1000:1（標準）
• 応答速度：8 ms（gray-to-gray）
• 色域：BT.2020エミュレーションで術中の色再現を支援

接続性・映像信号

• 入力端子：BNC（3G-SDI）、BNC（12G-SDI）、DVI-D、DisplayPort、HDMI
• 出力端子：DisplayPort、BNC（12G-SDI）、DVI-D（パススルー）
• 単一ケーブルで4K@60Hzをサポート
• 12G-SDIは長距離伝送で安定（概ね最大約30 m）

設計・設置

• モデルバリエーション：EX4342（スタンドなし）
• 筐体色：ホワイト
• 本体質量：約16.4 kg
• VESA穴ピッチ：400×200 mm、M8、深さ8–15 mm（壁/天井/カート取付対応）
• ケーブルカバー付属により配線を整頓し衛生的に保持

電源・消費電力

• AC入力：100–240 V、50/60 Hz
• モニター電源：DC 48 V、3.0 A
• 最大消費電力：144 W
• 電源出力：DC 5 V、2 A

安全性・規格・付属品

• 主な認証：CE/UKCA（医療機器）、ANSI/AAMI ES60601-1、CAN/CSA、IEC/EN 60601-1、FCC-A、RoHS、WEEE、CCC、BIS
• FDA区分：クラス I（表示あり）
• 付属品（国・地域により異なる場合あり）：ケーブルカバー、ケーブルタイ×2、取付ネジ×4、Utility Disk（IFU、設置マニュアル）
• オプション：壁掛け金具 FWM6300、VESAアダプタ 400×200 など

用途・臨床上の利点

• 術場での24/7連続運用を想定した衛生的なフラットフロント設計
• 組織構造や微細部を高忠実度で表示し、低侵襲・開放手術を支援
• 180°回転、ミラー表示、左右独立の信号調整、ガンマ/DICOMプリセット等がORの作業効率を向上

技術仕様

• モデル：EX4342（CuratOR EX4342）
• パネル種別：保護ラミネートガラス付きIPS（9H）
• バックライト：LED
• サイズ：109.2 cm / 43"（16:9）
• ネイティブ解像度：3840×2160
• 有効表示サイズ（H×V）：941.2×529.4 mm
• ピクセルピッチ：0.2451×0.2451 mm
• 表示色：10-bit（SDI）最大約1.07B、8-bit：16.77M
• 輝度（標準）：700 cd/m²
• コントラスト：1000:1
• 応答速度：8 ms（gray-to-gray）
• 入出力端子：BNC（3G/12G-SDI）、DVI-D、DisplayPort、HDMI
• 同時表示：PbyP（2）/ PinP
• OSD言語：英語、ドイツ語、フランス語、スペイン語、イタリア語、スウェーデン語、日本語、簡体字中国語、繁体字中国語、ロシア語、ポルトガル語
• 通信：RS-232C
• 防護等級：IP45（前面）、IP32（背面）
• 本体質量：約16.4 kg
• VESAピッチ：400×200 mm、M8、深さ8–15 mm
• 電源：AC 100–240 V、50/60 Hz；モニター DC 48 V、3.0 A；最大144 W
• 付属品：ケーブルカバー、ケーブルタイ×2、取付ネジ×4、Utility Disk（IFU、設置マニュアル）
