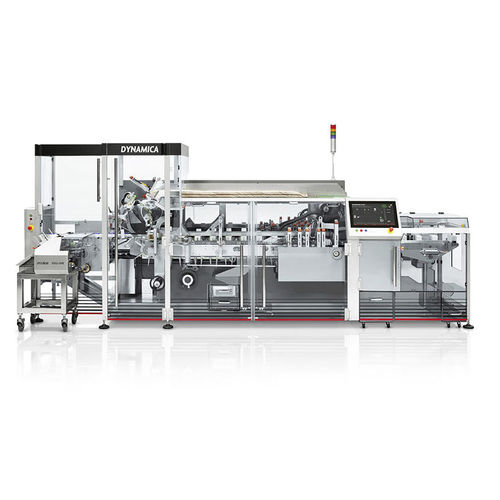

非連続箱詰め機 DYNAMICA Series

連続動作式コンパクト箱用

概要
DYNAMICA Seriesは、多目的な連続式カートナーのラインで、製品特性、箱寸法、速度に応じた複数のバージョンを用意しています。給送システムや箱サイズの面で高い適用柔軟性を提供します。DYNAMICA Sは、投入製品に応じて連続運転と間欠運転を組み合わせて使用できます。カートンマガジン、製品フロー、リーフレット折りユニットは作業性を考慮した配置です。シリーズはコンパクトで操作が容易、セットアップも迅速です。

主なポイント

• 柔軟性：多用途で幅広い製品および箱寸法に対応。
• 給送システム：多様な製品を処理するための複数の投入ソリューション。
• 汎用性：多数の用途および箱形式に対応。
• リーフレット折り：IMA Safe Roll-Oneユニットによるフラットシートの厚みに依存しない折り；リーフレットサイズ変更時の部品交換が迅速。
• 人間工学：マガジンおよびユニットの高さを最適化し作業性を向上。
• 操作性：管理が容易で直感的なセットアップ。

機能モジュールとオプション

• IMA Safe Roll-Oneリーフレット折りユニット：異なる厚さのフラットシートを折るための特許モジュール；部品交換による素早いフォーマット切替。
• Track & Trace統合モジュール：カメラやインクジェットシステムを統合し、カートニングのシリアライゼーションを実現するオプション、ライン長短縮とプロセス統合の向上に寄与。
• 給送システム：医薬品・非医薬品分野向けの費用対効果に優れた柔軟な給送ソリューション；多様な製品に対応する複数の投入構成。

メディアとビジュアル
利用可能なメディア：機械のビデオ、製品搬送の映像、カートンマガジンの動作、カートンのピックアップと開封、Roll-Oneユニット、製品のカートン挿入など。

技術データ（要約）
TECHNICAL DATA DYNAMICA
| Model | Width (mm) | Height (mm) | Length (mm) | Production output
DYNAMICA L | min 25 – max 130 | min 12 – max 90 | min 65 – max 200 | Up to 250 cartons/min.
DYNAMICA E | min 30 – max 90 | min 15 – max 65 | min 100 – max 250 | Up to 300 cartons/min.
DYNAMICA SLEEVE* | min 48 – max 90 | min 8 – max 15 | min 65 – max 106 | Up to 350 cartons/min.
DYNAMICA S | min 25 – max 95 | min 12 – max 90 | min 65 – max 200 | Up to 350 cartons/min.
DYNAMICA V | min 25 – max 95 | min 12 – max 90 | min 65 – max 150 | Up to 400 cartons/min.
*スリーブスタイル用バージョン

適用分野
DYNAMICA Seriesは医薬品および非医薬品の産業に適しており、幅広い製品、箱フォーマット、および統合モジュール（リーフレット、シリアライゼーションモジュール、各種給送ソリューション）に対応します。

技術仕様

• 提供バージョン：DYNAMICA L、E、SLEEVE、S、V。
• 箱幅の範囲（例）：L 25–130 mm；E 30–90 mm；SLEEVE 48–90 mm；S 25–95 mm；V 25–95 mm。
• 箱高の範囲（例）：L 12–90 mm；E 15–65 mm；SLEEVE 8–15 mm；S 12–90 mm；V 12–90 mm。
• 箱長の範囲（例）：L 65–200 mm；E 100–250 mm；SLEEVE 65–106 mm；S 65–200 mm；V 65–150 mm。
• 生産能力（典型的最大値）：L 最大250箱/分；E 最大300箱/分；SLEEVE 最大350箱/分；S 最大350箱/分；V 最大400箱/分。
• リーフレット折り：IMA Safe Roll-One（特許、迅速なフォーマット切替）。
• オプションのTrack & Traceモジュール：シリアライゼーションのためのカメラとインクジェット統合。
• 設計：マガジンとユニット高さに配慮したコンパクトな連続式カートナー；直感的なセットアップと運用。
