自動箱詰め機 FCW600

全自動連続動作式横型

概要 FCW Seriesは平板ブランクからの水平式カートナーで、菓子類、チョコレート、パーソナルケア製品の紙箱包装を目的に設計されています。大容量の平板マガジンと適応可能な製品供給を備えたモジュラーアーキテクチャを採用しており、単一／複数給紙の構成や上流機器との連携が容易です。

主な特長

• 平板ブランクからの水平カートニング。スリーブ、ウォレット、ボックス等の複数の箱スタイルに対応。
• メンテナンスと洗浄のための完全なアクセス性と可視性を備えた衛生設計。
• 給紙頻度を低減する大容量のブランクマガジン。
• 多フィードシステムやオプションの接着装置、マーキング／カメラユニットをサポートするモジュール式プラットフォーム。
• 菓子やパーソナルケア製品の多様な形状・寸法に対応する可変ハンドリング部。

機械の注目点（概要）

• 平板ブランクからの連続水平カートニング。
• 規制された生産環境に適したアクセス性の高い衛生フレーム。
• 標準的な事前接着カードマガジンに比べて拡張されたブランク容量。
• 多様なカード・ウォレットスタイルへの互換性。
• 上流機器とのカスタムインターフェースに対応するモジュラー給紙オプション。

用途 菓子類、チョコレートバー、ガムスラブ、各種パーソナルケア製品に適しています。小型チョコレート、バー、各種ウォレットスタイル向けに最適化された仕様もあります。

バージョンおよび特記事項

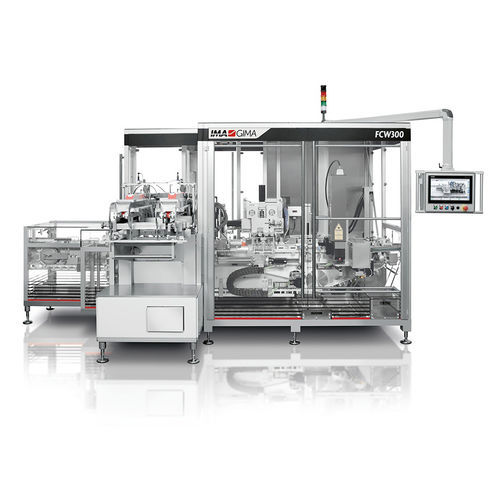

• FCW300 — 複数の箱・ウォレット形式に対応する平板ブランクからの全自動水平カートナー。製品供給は上流機器と連携するようカスタム設計可能。オプションの接着システムやマーキング／カメラシステムは設置面積を増やさずに統合可能。
• FCW600 — 平板ブランク用の連続回転式高速水平カートナー。ガムスラブ、小型チョコレート、チョコレートバーに最適。自動カード給紙に対応し、拡張マガジン容量で長時間稼働が可能。

技術表（主要値） スリーブ／カードスタイル (FCW300):
Type A — Min. 55 / Max. 70 mm
Type B — Min. 8 / Max. 50 mm
Type C — Min. 42 / Max. 80 mm
生産能力（例）: 170/min

ウォレットスタイル (FCW300):
Type A — Min. 40 / Max. 90 mm
Type B — Min. 10 / Max. 20 mm
Type C — Min. 80 / Max. 150 mm
生産能力（例）: 150/min

FCW600 技術データ:
生産: 最大 300 箱/分
作動圧力: 6 bar
最大エア消費量: 80 Nl/min
重量: 6,000 Kg

典型的な機能モジュールと工程

• 平板ブランクマガジンおよびピックアップ／供給ユニット。
• ブランク転送コンベヤおよび板／ブランク転送セクション。
• カード折り・ウォレット折りモジュール、カード閉じ・排出セクション。
• 多様な製品形状に対応する調整可能な製品供給・ハンドリングセクション。
• オプションの接着適用および品質管理（マーキング／カメラ）システム。

特性 / 技術仕様

• シリーズ名: FCW Series
• バージョン: FCW300, FCW600
• FCW600 — 生産最大 300 箱/分
• FCW600 — 作動圧力: 6 bar
• FCW600 — 最大エア消費量: 80 Nl/min
• FCW600 — 重量: 6,000 Kg
• FCW300 — 例示生産能力: 最大 170 箱/分（特定スタイル）および最大 150/min（ウォレットスタイル）
• スリーブ／カードスタイル範囲 (FCW300): A 55–70 mm; B 8–50 mm; C 42–80 mm
• ウォレットスタイル範囲 (FCW300): A 40–90 mm; B 10–20 mm; C 80–150 mm
• 用途: 菓子、チョコレート、ガムスラブ、バー、パーソナルケア製品
• アーキテクチャ: モジュラー、単一および多重給紙構成をサポートし上流機器との統合が容易
