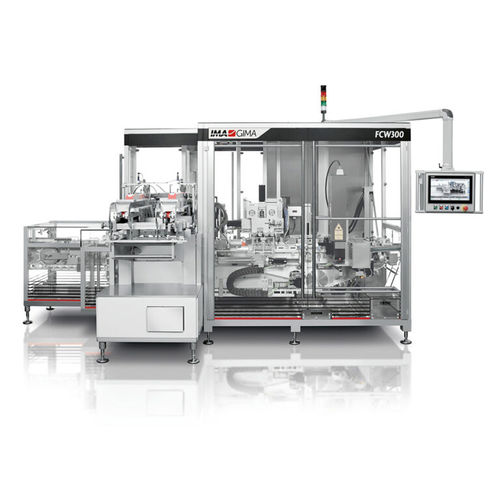

全自動箱詰め機 FCW300

連続動作式横型回転式

概要
FCWシリーズは、フラットブランク（平板）からの包装に対応する水平型カートナー群です。衛生的で全面アクセス可能なフレーム、大容量ブランク供給マガジン、シングルおよびマルチフィード構成をサポートするモジュラー設計を特徴とし、菓子、チョコレート、パーソナルケア製品向けに最適化されています。複数のカートンおよびウォレットスタイルに対応し、材料やフォーマットに応じたパラメータ調整が可能です。

主な特長

• フラットブランクからの水平カートニングに対応（菓子類、チョコレート、パーソナルケア製品等）。
• 部品の視認性とアクセス性を確保した衛生設計により、安全で保守しやすい構造。
• シングルまたは複数フラットブランク対応の大容量マガジンにより、給紙頻度を低減。
• シングル、ダブル接着、多層封筒など、各種カートン・ウォレットスタイルに対応。
• マルチフィードシステムやカスタムの供給レイアウトを容易に統合できるモジュラーアーキテクチャ。
• 異なる材料やフォーマットに合わせたパラメータ調整で安定した処理を実現。

機械の詳細 — ハイライト

• フラットブランク供給に最適化された水平カートニング機構。
• 洗浄・点検が容易な衛生的でアクセスしやすいフレーム。
• リロード間隔を延長する大容量フラットブランクストレージ。
• 幅広いカートンフォーマットとウォレットスタイルに対応。
• 給紙・検査システムの統合を容易にするモジュラー・プラットフォーム。
• フォーマット間で均一な製品フローと製品保護を維持する設計。

代表表（寸法 / 能力）
FCW300 — スリーブ / カートンスタイルと生産性
Sleeve/Carton Style | Min. | Max. | 生産性
A | Min. 55 | Max. 70 | 生産性: 170/min
B | Min. 8 | Max. 50
C | Min. 42 | Max. 80

FCW300 — ウォレットスタイルと生産性
Wallet Style | Min. | Max. | 生産性
A | Min. 40 | Max. 90 | 生産性: 150/min
B | Min. 10 | Max. 20
C | Min. 80 | Max. 150

FCW600 — 技術データ（概要）
TECHNICAL DATA FCW 600
生産能力: 最大 300 カートン/分
使用圧力: 6 bar
最大空気消費量: 80 Nl/min.
重量: 6,000 Kg

機械構成 / バージョン
FCWシリーズはFCW300とFCW600の主要バージョンで構成されます。FCW300はフラットブランクからの完全自動水平カートナーで、複数製品の供給、オプションの接着適用、マーキングおよびカメラ検査システムの統合をサポートします。FCW600はロータリーの連続動作で高速度処理を行うカートナーで、ガムスラブ、小型チョコレート、チョコレートバーに適し、最大300 ppmを処理し、自動カートン供給および大容量フラットブランクマガジンを備えます。

技術仕様

• シリーズ名: FCW Series.
• バージョン: FCW300, FCW600.
• 代表生産性 (FCW300): 特定のカートンスタイルで約170 cartons/min、ウォレットで約150/min（フォーマットに依存）。
• 最大生産性 (FCW600): 最大 300 cartons/min。
• 使用圧力 (FCW600): 6 bar。
• 最大空気消費量 (FCW600): 80 Nl/min.
• 機械重量 (FCW600): 6,000 Kg.
• カートンスタイル範囲 (FCW300例): Sleeve A min 55 / max 70、B min 8 / max 50、C min 42 / max 80。
• ウォレットスタイル範囲 (FCW300例): Wallet A min 40 / max 90、B min 10 / max 20、C min 80 / max 150。
• マガジン容量: 大容量フラットブランクマガジンにより給紙の自律性を延長（FCW600は標準の予め接着されたカートン用マガジン比で約3倍の容量をサポート）。
• 典型的な用途: 菓子、チョコレート、ガムスラブ、小型チョコレート、バー、パーソナルケア製品。
• 設計上の特徴: マルチフィード統合のためのモジュラーアーキテクチャ、衛生的でアクセス可能な構造、材料とフォーマットに合わせた調整可能なパラメータ。
