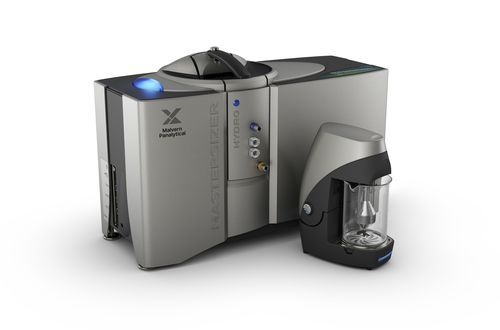

レーザー回折による寸法測定器 Mastersizer 3000+ Pro

光学式レーザー製薬産業用

概要
Mastersizer 3000+ Pro は、懸濁液、エマルション、乾燥粉体向けに高速で再現性の高い粒度分布を提供するレーザ回折式粒子径分布測定装置です。単一光学パスで0.1～2500 µmをカバーし、湿式・乾式の交換可能な分散ユニットと Mastersizer Xplorer ソフトウェアを組み合わせます。

動作原理
レーザ光が粒子を照射し、散乱光の強度を複数角度で検出します。得られた散乱データを Mie 理論および Fraunhofer 近似で解析し、粒子径分布を算出します。

光学系
単一測定パスにより0.1～2500 µmを測定。赤色光源（He‑Ne、632.8 nm）と対数間隔の検出器配列で広い角度範囲（0.015～60°）をカバーし、自動アライメントで安定した計測を実現します。

サンプル分散ユニット

• 湿式分散アクセサリ（6種類）により試料量や分散媒に応じた選択が可能
• 高度な乾式分散システム（Aeroシリーズ）で粉体の再現性ある供給を実現
• QC／R&D向けに自動・手動モジュールを用意

Mastersizer ソフトウェア
Mastersizer Xplorer は測定制御、データ解析、レポート作成を行います。メソッド開発支援、データ品質指標、SOP Architect、Smart Manager／OmniTrust を用いた接続性と監査機能を備えます。

主な用途

• 粉体の流動性・充填性評価 — ハンドリングや工程特性の予測
• 処方の安定性評価 — 凝集・合体・沈降の監視
• 粘度・レオロジー関連 — 粒径がサスペンション特性に与える影響評価
• 溶解速度・比表面積評価 — 医薬品、農薬、洗剤原料など
• 吸入製剤 — 微粒子・呼吸可能粒子の管理
• 反応速度・触媒最適化 — 表面積依存プロセスの評価
• 光学性・官能特性 — 顔料、コーティング、食品の食感評価

技術仕様

• 粒子サイズ範囲: 0.1～2500 µm*
• 対象サンプル: 懸濁液、エマルション、乾燥粉体
• 技術: レーザ回折法
• 解析法: Mie 理論、Fraunhofer 近似
• データ取得速度: 10 kHz
• 標準測定時間: <10 s
• 光源（赤）: He‑Ne 最大4 mW、632.8 nm
• 検出器角度範囲: 0.015～60°、対数間隔配列
• サイズクラス数: 80（ユーザー調整可）
• 外形寸法 (W x D x H): 690 x 300 x 450 mm、質量: 30 kg
• 電源: 100/240 V、50/60 Hz — 50 W（分散ユニット未接続）、最大200 W（2台接続時）
• 動作温度: +5 °C～+40 °C、非凝縮環境
• レーザー安全: クラス1（IEC60825-1:2007 / CDRH）
• 適合性: RoHS、WEEE、CE、FCC、欧州低電圧指令適合
• 備考: *性能は試料と前処理に依存。精度は単分散ラテックス標準で定義。
