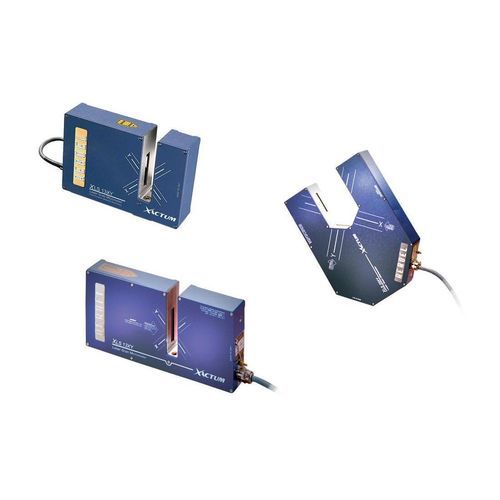

制御測定装置 XLS series

直径動作センサー用

製品概要
XLS（eXactum Laser Scan Micrometer）シリーズは、高精度なデュアル軸径測定用のレーザージャッジです。内蔵の高性能エレクトロニクスにより、XLSはスタンドアロンのインテリジェント径センサとして動作するほか、専用のレーザー測定・制御システムに組み込んでオンライン工程管理の中心機器として使用できます。

機能的特徴
XLSマイクロメータはEthernet、RS232、RS485経由でPC、PLC、NCに直接接続できます。これらのインターフェースを持つ制御機器やソフトウェアは、高速かつ高精度な径データを受信してデータ記録、工程制御、顧客アプリケーションへの統合に利用できます。この接続性により、XLSはOEM、システムインテグレータ、大規模導入に適しています。

利点

• 非接触測定：移動部、加熱部、軟らかい部品の測定に適する。
• 広い測定レンジ：事前設定なしで異なるサイズの部品を測定可能。
• 速度や振動に強い：生産中のオンライン測定が可能。
• 絶対測定概念：直径変化時にゼロ調整は不要。
• 高速測定と小さなスポット：接触プローブやエアリングで見逃す微細部を検出。
• 100%オンライン検査：不良ゼロの製造を支援。
• 自動工程制御に最適：材料ロスと人件費を削減。
• 迅速で簡単な測定：オフラインのサンプル検査コストを低減。
• 高精度で再現性のある結果：オペレータの経験に依存しない。

バージョン

• XLS13XY
  測定フィールド：4x4 mm または 13x13 mm
  測定可能径：0.03 ～ 10 mm
  繰返し精度：最大 ±0.02 µm
• XLS13XY 1500
  測定フィールド：4x4 mm または 13x13 mm
  測定可能径：0.03 ～ 10 mm
  繰返し精度：最大 ±0.2 µm
• XLS150
  測定フィールド：35x35 mm
  測定可能径：0.03 ～ 10 mm
  繰返し精度：最大 ±0.15 µm

仕様 / 技術仕様

• シリーズ：XLS (eXactum Laser Scan Micrometer)
• 測定原理：非接触レーザースキャン式マイクロメトリー
• 内蔵エレクトロニクス；スタンドアロンのインテリジェント径センサとして動作可能
• 接続性：Ethernet、RS232、RS485（PC、PLC、NCへ直接接続）
• 用途：オンライン制御、OEM統合、システムインテグレータ、大規模アプリケーション
• 測定可能径：0.03 mm ～ 10 mm（バージョンにより異なる）
• 測定フィールド（例）：4x4 mm、13x13 mm、35x35 mm
• 繰返し精度（例）：最大 ±0.02 µm；最大 ±0.15 µm；最大 ±0.2 µm（モデルにより異なる）
• 利点：絶対測定概念、速度や振動に対する耐性、高速測定、小スポット径
• 典型的な用途：移動中、加熱中、または軟らかい部品の測定；100%オンライン検査；自動工程制御
