概要

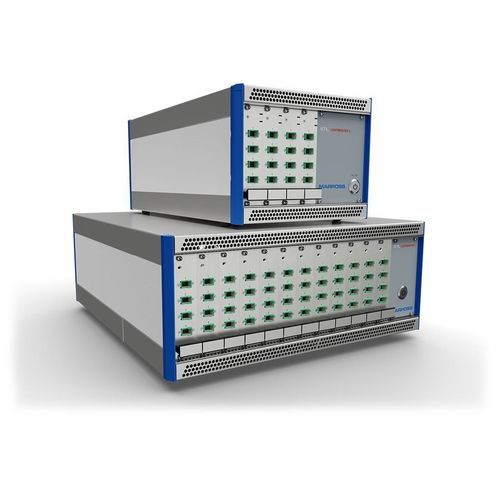

LightMasterはSTIL製センサーヘッド向けのモジュール式クロマティックコンフォーカルマルチチャネルコントローラです。LIGHTMASTER-SとLIGHTMASTER-Fの2バージョンがあり、Lightslotモジュールにより12〜48同時測定チャネルをサポートします。装置は19インチ3Uラックで、PCまたはPLCと接続可能なEthernet（GigE）デジタルI/Oを備えます。

主な利点

• 金属・ガラス・プラスチック・塗膜・液体など反射性材料のクロマティックコンフォーカル測定
• 対象物に接触しない非接触測定が可能
• CL-MG、OP、ENDO、EVERESTなどの交換可能なSTIL光学ヘッドに対応
• 最大48チャネルの同時同期測定による並列検査
• システム統合のためのSDKおよびプロトコルコマンドを提供
• エンコーダー同期による動的測定に対応
• 高速データ転送のためのEthernet（GigE）デジタル出力

技術仕様

• 製品名：LightMaster（マルチチャネル クロマティックコンフォーカルコントローラ）
• バージョン：LIGHTMASTER-S（200–750 Hz）およびLIGHTMASTER-F（最大2000 Hz）
• 発注コード：O8ST08M0001（S）、O8ST08M0002（F）
• チャネル数：12〜48同時（12個のLightslotモジュール×各4チャネル）
• 光源：白色LED
• ファイバー接続：E2000/APC
• 距離モード：第1/第2/第3/第4/最終/最強ピーク
• 厚み測定：5つの中から2ピークを検出可能
• デジタルI/O：Ethernet（GigE）；トリガー入出力；同期取得用エンコーダー入力
• キャリブレーションメモリ：最大48種の光学ヘッドを保存（バージョンにより公称範囲または半公称範囲）
• 動作温度：5°C–50°C；保管温度：-20°C–70°C
• 相対湿度：5%–80%（結露なきこと）
• 保護等級：IP20
• 電源：100–240V AC；消費電力：最大120W / 標準70W
• 寸法：449 mm × 184 mm × 502 mm
• 適合規格：EN 61010-1；EN 61326-1

用途

• 自動車用ガラスの検査
• ガラス容器・包装の品質管理
• 電気自動車用バッテリー部品の測定
• ロール・トゥ・ロールのフィルム厚測定（透明／不透明）
• 電子機器・PCBの検査
• 半導体（シリコンウェハー）計測
• コンシューマーコンポーネント産業（CCC）
• 医療機器の検査
• マイクロメカニクス・時計製造
• 航空宇宙向け計測
• 自動化検査のためのロボット統合

製品の特長

• モジュール式Lightslotアーキテクチャ：モジュールごとに4チャネルでスケーラブル構成が可能
• 高速取得：用途に応じてモデル別に選択可能な周波数帯域を提供
• エンコーダー対応の同期マルチポイント測定により移動対象の計測が可能
• 標準GigEインターフェースとSDKによりPC/PLCへの迅速な統合が可能
• 工場環境での利用に適した環境仕様と規格適合性
