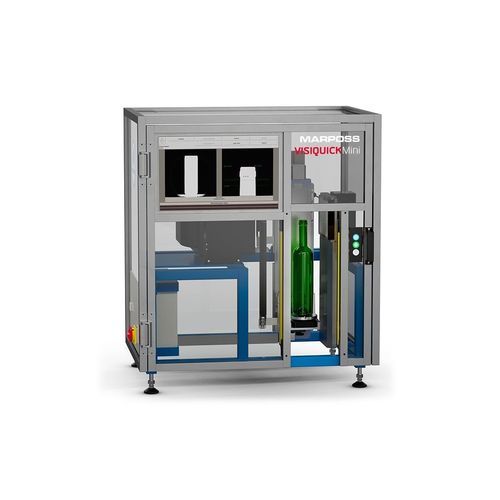

光学式検査システム VISIQUICK-MINI™

半自動ボトル用コンパクト

製品説明
VisiQuick-mini™ は、テレセントリック光学とコリメート照明を用いたコンパクトで柔軟な半自動ベンチ型測定装置です。様々な形状・サイズ・色のガラス容器をサンプリングで高精度に寸法・形状測定でき、コールドエンド、品質検査ラボ、または製造ライン近傍に設置して外形寸法の go/no‑go 測定器の代替として利用できます。

特長

• コンパクト：テレセントリックレンズとコリメート照明により設置面積を低減し安定した測定を実現
• 柔軟：容器の形状・サイズ間でツール交換が不要
• コスト効率：複数の機械式ゲージを単一の光学システムで置換
• 豊富な測定ライブラリ：ガラス容器向けの既成アルゴリズムを搭載

測定アルゴリズム / 測定可能項目

• 全高
• 垂直度
• ネックの曲がり
• 口部の平行度
• ボディパラメータ（直径、非円形容器の長短辺・対角線、特定直径での高さなど）
• 仕上げパラメータ（直径、高さ、角度、半径など、あらゆる仕上げタイプに対応）
• 重量（オプション、産業用秤）

技術仕様

• 外形寸法：1.000 x 700 x 1.000 mm
• 電源：220 Vac
• 最大測定高さ：≤ 410 mm
• 最大ボディ外径／対角：≤ 120 mm
• 最大ワーク重量：≤ 2 Kg（秤オプション）
• 再現性：≤ ±0.01 mm（マスターで評価）
• オプション秤分解能：0.1 g
• 典型測定時間：30〜60 秒
• Industry 4.0 対応；生産監視システムとの互換性
• 直感的な HMI（ユーザーインターフェース）
