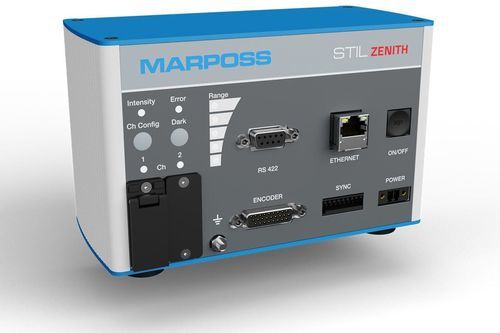

生産用コントローラー ZENITH

実験用医療機器用研究用

製品説明
ZENITHは、産業用途の非接触距離・厚さ測定用に設計されたクロマチックコンフォーカルコントローラです。標準イーサネット通信（GigE）を採用し、STILの交換式光学ヘッドと組み合わせることで高分解能の計測を実現し、生産ラインやラボでの連続稼働を想定して設計されています。ZENITHは透明から不透明まで様々な反射率の表面に対応し、最大5000Hzの高周波取得が可能です。

利点

• 高ダイナミックレンジ（15ビット）による高精度計測
• 産業用イーサネット（GigE）接続およびRS422デジタル出力
• CMMやモーション装置との統合に対応する最大5つのエンコーダ入力
• マスター/スレーブ同期およびエンコーダトリガでのマルチセンサー計測
• 専用ソフトウェアまたは組み込みWebコンフィグレータで設定可能
• STIL光学ヘッド（CL-MG / OP / ENDO / EVEREST）に対応
• 最大20個のキャリブレーションマップを保存しプローブに応じた校正が可能
• 金属、ガラス、プラスチック、コーティング、液体などへの非接触測定が可能

適用分野

• 自動車用ガラスの検査
• ガラス容器・包装産業
• 電気自動車用バッテリや部品の計測
• 透明・不透明フィルムのロールツーロール厚み管理
• 電子基板（PCB）および電子機器の検査
• 半導体ウェハの計測
• 医療機器およびマイクロ流体
• マイクロメカニクス、時計製造、精密工学
• 航空宇宙部品の検査
• ロボティクスおよび自動化生産ライン

技術仕様

• 製品名: CONTROLLER ZENITH
• 技術: クロマチックコンフォーカル
• 光源: 白色LED
• チャンネル数: 1
• 取得周波数: 400 Hz – 5000 Hz
• キャリブレーションメモリ: 最大20テーブル
• 距離測定: 複数ピーク選択（1/2/3/4/最後/最強ピーク）
• 厚さ測定: 2ピーク評価
• 高度機能: Webコンフィグレータ、ネットワークディスカバリーアプリ、SetExposureTime、EncoderTrigger、Master & Slave
• デジタル出力: Ethernet (GigE), RS422
• 同期: Trigger in (5–24 Vdc)、Trigger out (5 V TTL)
• その他I/O: 最大5つのエンコーダ入力（差動TTL）
• ファイバコネクタ: E2000/APC
• 動作温度: 5°C – 50°C; 保存温度: -20°C – 70°C
• 相対湿度: 結露なきこと 5% – 80%
• 保護等級: IP40
• 電源: 24 V DC; 消費電力: 最大25 W / 通常10 W
• 外形寸法: 169 × 110 × 88 mm; 重量: 1 kg
• 適合規格: EN 61326-1（EMC）等、CEI/EN 60068シリーズによる環境・振動試験、CEI EN 60529による保護等級
