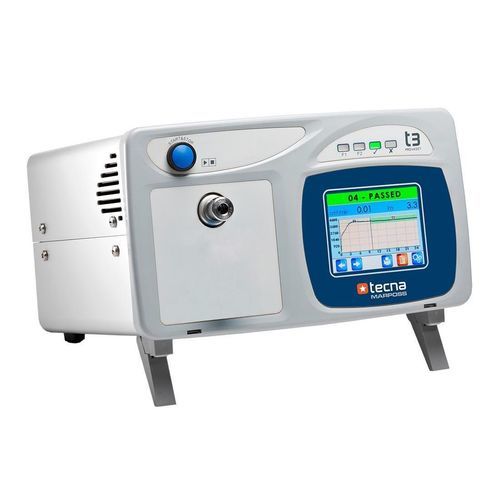

コンテナ用リークテスター T3P

梱包用密閉保全用絶対圧力低下式

概要
T3Pは絶対圧減衰法によるリークテスト機器です。カラーのタッチスクリーンと試験のリアルタイム表示により、プログラミングと操作が容易です。高い測定分解能と充填圧力の電子制御により、リークテスト、破壊的な破裂試験、安全弁の開放確認、体積管理、閉塞試験、密閉製品のインベル（in bell）試験やインターセプション法による試験が可能です。外部オートメーションの制御、バーコードリーダーやプリンターとの接続、USBやEthernet経由での試験記録に対応し、現代の生産ラインに適した装置です。

用途

• 密閉製品のリーク試験
• 破壊的な破裂試験
• 安全弁の開放確認
• 体積管理および閉塞検査
• インベル試験およびインターセプション法による検査

主な利点

• デュアルチャネル回路
• 真空試験用設定
• 外部指令用にプログラム可能な空気圧出力×2（カプラー/マーカー）
• I/O拡張：デジタルPLC入出力（8+8）およびRS232/RS485シリアルラインを追加可能
• リモート制御とデータ収集のためのUSB、Ethernet、ProfiBUS、CANbusなどの追加インターフェース
• リアルタイムSPC統計解析
• ラベルプリンターとバーコードリーダーを管理するソフトウェア
• エアフィルター
• Staubli®コネクタに挿入する認証済みLeak Master
• 破裂試験用ホルダー
• バーコードリーダーおよび/またはプリンター対応
• リモート制御キーパッド
• 大音量警報付き3色表示灯
• 真空生成用外部空気圧モジュール
• 体積確認およびインベル試験用外部バルブ
• 外部排気モジュール

技術仕様

• 電源：外部24 Vdc；代替で85÷264 Vac、35 W
• 圧縮空気：乾燥、凝縮なし、5ミクロンフィルタ、無油、ISO8573-1準拠
• センサー校正：一次計測器を用いたソフトウェアガイドによる手順
• A/Dコンバータ：24ビット
• 圧力レギュレータ：表示用の専用圧力トランスデューサ；電子式または手動式レギュレータあり
• キーボード：抵抗膜式タッチスクリーン
• ディスプレイ：3.5" カラーTFT LCD（タッチ対応）
• インジケータ：4つのLED（試験フェーズ、合否表示）
• 試験カウンタ：合格・不合格の合計、リセット可能；統計オプション：平均、最小、最大、標準偏差、正規分布、Cp、Cpk、時間別生産合計
• 可聴アラーム：プログラム可能な長さの内蔵ブザー
• 時計：スーパーキャップ搭載の日付・時刻、最大7日間の自律稼働
• プログラム可能パラメータ：シーケンシャルモードで100の試験テーブル；一般パラメータ；漏れ率をcm3/minまたはcm3/hで表示する体積計算
• PLC接続：光結合入力8点、光結合出力8点；各I/Oは完全にプログラム可能；PLCなしで外部オートメーションを制御可能
• データインターフェース：設定可能なRS232/RS485シリアルライン；USBデバイスインターフェース；プロトコル：Modbus RTU、CSV ASCII出力、バーコード、プリンター
• Staubli®コネクタ：Leak Masters用標準
• 筐体：塗装なし陽極酸化アルミニウム、ABS
