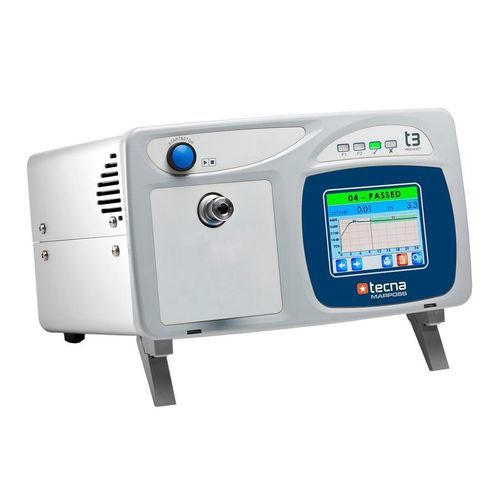

梱包用リークテスター T3PF

圧力絶対圧力低下式電動空気圧式

Overview
Provaset T3PF は、空気流量測定およびリーク試験（絶対圧力減衰法）用の電気・空圧式計測器です。電子式圧力レギュレータによりプログラム圧力を印加し、3.5" カラータッチスクリーンで試験のリアルタイム表示と簡便なプログラミングを提供します。試験台、製造ライン、全自動システム向けに設計されており、外部自動化装置、バーコードリーダー、プリンターとの連携や、USB/Ethernet によるデータ記録に対応します。

Main functional highlights

• 空気流量測定およびリーク試験（絶対圧力減衰）のための電気・空圧式計測器
• プログラム圧力を制御する電子式圧力レギュレータ
• 3.5" 抵抗膜方式タッチインターフェースによるリアルタイム試験表示で直感的操作
• 試験台、製造ライン、全自動システムでの使用に適合
• バーコードリーダー、プリンター、データ記録（USB/Ethernet）用インターフェース

Benefits / Options

• 外部指令用の2系統プログラム可能な空圧出力（カップラー／マーカー）
• 真空試験用設定および真空発生用外部空圧モジュールオプション
• I/O 拡張：8入力+8出力のフォトカップルド入出力および RS232/RS485 シリアル回線を追加
• 追加の通信インターフェース：USB、Ethernet、ProfiBUS、CANbus から選択可能
• リアルタイム SPC 統計解析および生産統計機能
• ラベルプリンターおよびバーコードリーダー用ソフトウェアサポート
• オプションのエアフィルタおよび Staubli® コネクタ用認証 Leak Master
• バーコードリーダー／プリンターのサポート、リモート操作用キーパッド、音声アラーム付き3色表示灯対応
• 圧力放出用の外部バルブ

Technical specifications

• 電源：外部 24 Vdc；代替 85–264 Vac、35 W
• 圧縮空気：乾燥、非凝縮、5 µm フィルタ、無油、ISO8573-1 準拠
• A/D コンバータ：24 ビット
• キャリブレーション：圧力および流量センサ用の認定証明書；ソフトウェアによるガイド付き校正手順
• 圧力レギュレータ：電子式
• キーボード / ディスプレイ：3.5" 抵抗膜式タッチ TFT カラー表示
• 表示灯：4 個の LED（試験フェーズ、合否表示）
• 試験カウンタ・統計：合格/不合格合計（リセット可能）；平均、最小、最大、標準偏差、正規分布、CP、CPK、時間別生産合計
• 可聴アラーム：内蔵ブザー、動作時間プログラム可能
• 時計：スーパーキャップ搭載の日時、最大 7 日の保持
• プログラム可能パラメータ：100 種類の試験テーブル（シーケンシャルモード）、体積計算による漏れ率表示（cm3/min または cm3/h）
• PLC 接続：フォトカップルド 8 入力 + 8 出力、全てプログラム可能
• データインターフェース・プロトコル：RS232/RS485（設定可能）；USB デバイスインターフェース；Modbus RTU、CSV ASCII 出力、バーコード、プリンター
• Staubli® コネクタ：Leak Master 挿入用標準
• 筐体：無塗装陽極酸化アルミニウム、ABS 部品
