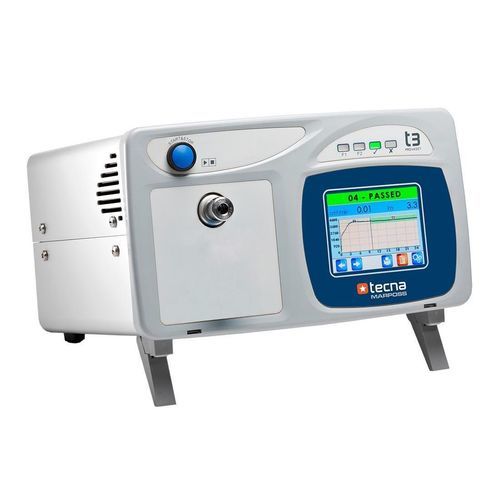

バルブ用リークテスター T3D

コンテナ用梱包用密閉保全用

製品概要
T3Dは差圧法によるリークテスターで、被試験品と参照サンプル間の圧力差を測定し、試験時間を短縮するとともに感度を高めます。

製品説明
3.5インチのカラーTFT抵抗式タッチスクリーンは試験のリアルタイム表示と簡易なプログラミングを提供します。高分解能の測定と高精度、および充填圧の電子制御により、リーク試験、破壊バースト試験、安全弁の作動確認、体積管理、閉塞試験、インターセプション方式による密閉製品の「ベル内」試験が可能です。外部自動化の制御、バーコードリーダーやプリンターとのインターフェース、USBメモリやEthernetへの試験記録機能により、現代の生産ラインに適した装置です。

利点

• 真空試験用の設定
• 外部指令用2系統のプログラム可能な空気出力（plug/marker）
• I/O拡張：デジタルPLC入力/出力（8+8）およびRS232/RS485シリアルラインを追加
• リモート制御とデータ収集のための追加USB、Ethernet、ProfiBUSまたはCANbusインターフェース
• リアルタイムSPC統計解析
• ラベルプリンターとバーコードリーダーを管理するソフトウェア
• エアフィルター
• Staubli®コネクタに挿入する認証済みLeak Master
• バーコードおよび/またはプリンター
• リモートコントロール用キーパッド
• 大音量警報付き三色表示灯
• 真空発生用外部空気モジュール
• 体積検査および密閉「ベル」内試験用の外部バルブ
• 外部圧力放出モジュール

技術仕様

• 電源：外部24 Vdc または 85÷264 Vac、35W
• 圧縮空気：乾燥、非凝縮、5ミクロンフィルタ、無油（ISO8573-1準拠）
• A/D変換分解能：24ビット
• 圧力調整：専用トランスデューサと表示を備えた電子式または手動式
• インターフェース：3.5インチカラーTFTタッチスクリーン；抵抗式タッチキーボード
• I/O：フォトカプラ入力8、フォトカプラ出力8、拡張可能なI/O、RS232/RS485
• データ：USB、Ethernet、ProfiBUSまたはCANbusオプション；Modbus RTUおよびCSV ASCII出力
• 試験容量：100の試験テーブル、体積計算はcm3/minまたはcm3/h
• 表示および警報：状態表示用LED×4、プログラム可能な内蔵ブザー
• 統計：SPC解析（平均、最小、最大、標準偏差、正規分布、CP、CPK、時間当たり合計）
• 周辺機器接続：バーコードリーダーおよびラベルプリンター対応
• 標準Staubli®コネクタ（Leak Masters対応）
• 筐体材料：アルマイト処理アルミニウムおよびABS
