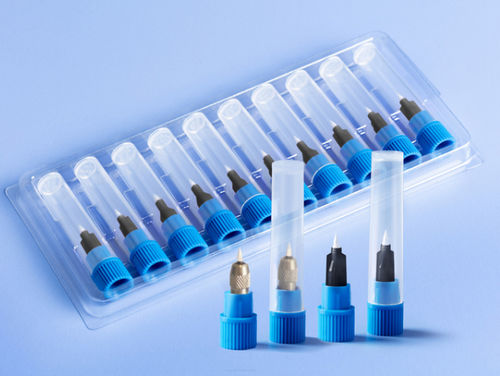

ディスペンサーチップ MicroDot

概要
Optimum® MicroDot ディスペンスチップは、精密で再現性の高い微細塗布用に設計された微細ゲージのシリンジチップです。SafetyLok™ のネジ付ハブを採用し、シリンジバレルに確実に取り付けられます。各ハブはカットオフと面合せで結合する設計で、スムーズな流体フローを確保し、空気の混入による滴下や液だれを最小限に抑えます。

主な特長

• シリンジバレルへの確実な取り付けを可能にする SafetyLok™ ハブネジ。
• ハブとカットオフの面合せ設計により空気の混入と滴下を低減。
• パッシベート処理済みステンレス、ステンレス、セラミックのオプションを用意し、微粒子含有材料との適合性を確保。
• 微細デポジット向けの各種ゲージ（27、30、32、33 ga）およびセラミック37 ga オプションをラインナップ。

セラミック MicroDot チップ
Optimum Ceramic MicroDot™ チップは 37 ga のセラミックカニューレを採用しており、微粒子含有材料との適合性があり、約100 μm までの微細デポジットを生成可能です。ライフサイエンスや電子機器のマイクロアセンブリ向けの流体に推奨されます。

精密ノズル
100〜500 μm のオリフィスサイズを持つ特殊な精密ノズルを用意しており、高スループット用途での厳しい公差のマイクロディスペンスに対応します。

推奨用途

• ライフサイエンス：マイクロアセンブリ、医療機器への塗布。
• 電子機器：PCB 上のマイクロデポジット、部品レベルでの塗布。
• 精密で再現性のある微細塗布や微粒子含有流体との適合が必要なあらゆる用途。

部品番号 — Ceramic MicroDot Dispense Tips（表）
Ceramic MicroDot Dispense Tips
P/N | Style | Gauge | Color | ID | Qty/Box
7364386 | Stainless Steel | 37 | Silver | 0.05 mm / 0.002" | 1

部品番号 — MicroDot Dispense Tips（表）
MicroDot Dispense Tips
P/N | Style | Length | Gauge | Color | ID | Qty/Box
7018395 | Stainless Steel | 6.35 mm / 0.25" | 27 | Clear | 0.20 mm / 0.008" | 50
7005008 | Stainless Steel | 12.7 mm / 0.5" | 27 | Clear | 0.20 mm / 0.008" | 50
7018417 | Tapered | 32.0 mm / 1.26" | 27 | Clear | 0.20 mm / 0.008" | 50
7015236 | Chamfered | 6.35 mm / 0.25" | 27 | Clear | 0.20 mm / 0.008" | 50
7018424 | Stainless Steel | 6.35 mm / 0.25" | 30 | Lavender | 0.15 mm / 0.006" | 50
7018433 | Stainless Steel | 12.7 mm / 0.5" | 30 | Lavender | 0.15 mm / 0.006" | 50
7018462 | Stainless Steel | 6.35 mm / 0.25" | 32 | Yellow | 0.10 mm / 0.004" | 50
7018482 | Chamfered | 6.35 mm / 0.25" | 33 | Clear | 0.10 mm / 0.004" | 25

注意
MicroDot チップは面取り、テーパー、ストレートの各スタイルで提供されます。パッシベート処理されたステンレスやセラミックカニューレのオプションにより、材料の適合性や希望するデポジットサイズに対応可能です。

技術仕様

• ハブ設計：SafetyLok™ ネジ付きハブ；ハブとカットオフの面合せにより空気混入と滴下を低減。
• 材料：パッシベート処理済ステンレス、ステンレス、セラミック（Ceramic MicroDot 用 37 ga カニューレ）。
• 使用可能ゲージ：27 ga、30 ga、32 ga、33 ga；セラミックオプション：37 ga。
• 代表的内径（例）：0.20 mm (0.008"), 0.15 mm (0.006"), 0.10 mm (0.004"), 0.05 mm (0.002").
• 長さ：表示例 6.35 mm (0.25"), 12.7 mm (0.5"), 32.0 mm (1.26").
• Ceramic MicroDot のデポジット能力：およそ 100 μm までのマイクロデポジット。
• 精密ノズルのオリフィス範囲（補完製品）：100–500 μm、厳しい公差のマイクロ塗布向け。
• 梱包：品番により箱入数が異なり、特殊なセラミックは 1 個、ステンレスチップは最大 50 個など。
