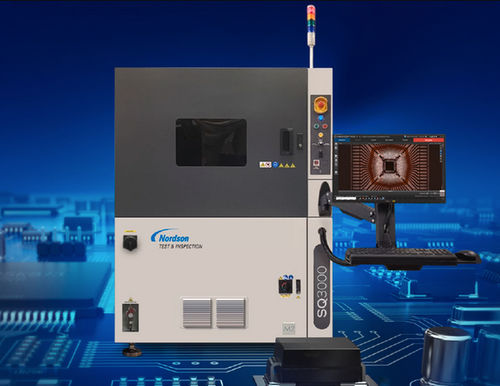

自動検査システム SQ3000 M2

医療高速

概要
SQ3000M2 は、ワイヤボンド、半導体パッケージ、PCB アセンブリ向けに設計された自動光学検査（AOI）システムです。インラインでの欠陥検出とオプションの計測機能により、歩留まりの向上、工程の最適化、現場での返品削減に貢献します。

検査能力

• 視野（FOV）：8.2 × 6.8 mm（1X）
• 解像度：3.4 µm（1X）
• 照明：Fusion Lighting™ マルチアングル LED（独自技術）
• 撮像：5 メガピクセル カラーカメラ（2448 × 2048）
• 光学系：高解像度・低歪み、同軸照明対応
• 計測：オプションの AFVM / FVM（焦点変化計測）モジュール
• 対応デバイス：JEDEC、MCM、ハイブリッド、FlipChip、BGA、microBGA、MEMS、ワッフルパック

システム仕様
システム寸法（W×D×H）：110 × 128 × 143 cm — 信号灯ポールおよびレベリング脚は含まず。
質量：約 965 kg（2127 lb）。

オプション

• SPC ソフトウェア
• バーコードリーダー（1D/2D）
• プログラミングソフトウェア：ePM-AI
• オフライン欠陥レビュー
• 認証ターゲット
• CMM 機能
• AI 機能
• 二次光学（5X または 10X）
• 三次光学（0.5X）

画像・測定機能
Fusion Lighting™ マルチアングル LED により複雑な形状でも欠陥コントラストを最適化します。標準で 5MP カラー撮像を備え、オプションの FVM により表面／高さ測定を組み合わせたワークフローが可能です。

ドキュメントとメディア
製品カタログとデモンストレーション動画が利用可能で、システム構成、操作方法、検査サンプルの結果を確認できます。

仕様 / 技術データ

• モデル：SQ3000M2
• タイプ：AOI（自動光学検査）
• FOV：8.2 × 6.8 mm
• 解像度：3.4 µm（1X）
• カメラ：5 MP カラー（2448 × 2048）
• 照明：Fusion Lighting™ マルチアングル LED
• 光学：高解像度、低歪み；同軸照明
• 計測オプション：AFVM / FVM
• 対応デバイス：JEDEC、MCM、ハイブリッド、FlipChip、BGA、microBGA、MEMS、ワッフルパック
• 寸法：110 × 128 × 143 cm
• 質量：約 965 kg
• オプション：SPC、1D/2D バーコード、ePM-AI、オフライン検査、CMM、AI、0.5X/5X/10X 光学
