流体吐出弁 xQR41

モジュラー

概要

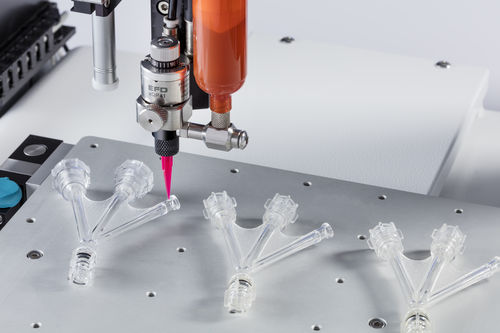

xQR41 MicroDot ニードルバルブは、自動組立での精密流体ディスペンス向けに設計されています。従来比で約60% 小型化されたフォームファクターにより、狭小スペースや複雑な角度でのディスペンスが可能です。特許取得の QR（Quick Release）クラスプにより、取り付けフィクスチャを外すことなく、数秒でフルイドボディを取り外して接液部品を交換できます。交換可能なモジュラー設計は PEEK 接液部、BackPack™ バルブアクチュエータ、取り付けブロック、90° 低プロファイル空気入口アクチュエータに対応し、幅広いアプリケーションに合わせた構成が可能です。

特徴

• 従来のニードルディスペンスバルブ比で約60% 小型化
• 精密ディスペンス：直径 150 µm (0.15 mm / 0.006") までの一貫したマイクロドット
• 交換可能なモジュールコンポーネントおよびデッドフルイドボリュームゼロ設計
• 反応性接着剤用に PEEK 接液部オプションあり
• 最適ポジショニングのための流体ボディ 360° 回転

利点

• モジュラー設計により用途に合わせた柔軟な構成が可能
• QR クラスプにより工具不要で迅速に接液部を交換でき、ダウンタイムを短縮
• 軽量構造によりリニア駆動やベルトの摩耗を低減
• デッドボリュームゼロ設計で材料の無駄を最小化
• コンパクトな設計により取り付けプレートあたりのバルブ数を増やし、スループット向上に寄与

部品番号
部品番号 | 説明 | 主な仕様
7360817 | バックパック付き xQR41 | 調整可能なストロークコントロールを含む
7361761 | バックパック付き xQR41 | 調整可能なストロークコントロールと PEEK 接液部を含む
7360821 | バックパック付き xQR41 | 調整可能なストロークコントロールとブレットエンドニードルを含む
7360824 | 取り付けブロック付き xQR41 | 調整可能なストロークコントロールを含む
7361763 | 取り付けブロック付き xQR41 | 調整可能なストロークコントロールと PEEK 接液部を含む
7360823 | 取り付けブロック付き xQR41 | 調整可能なストロークコントロールとブレットエンドニードルを含む

追加情報

• 液体入口フィッティング部品番号：7020671、7361411
• 互換モジュラー部品：BackPack Valve Actuator、取り付けブロック、90° 低プロファイル空気入口アクチュエータ
• 一部構成には調整可能なストロークコントロール、ブレットエンドニードル、PEEK 接液部が含まれる場合あり

技術仕様

• モデル/シリーズ：xQR41 MicroDot™
• 最小マイクロドット径：150 µm (0.15 mm / 0.006")
• フォームファクター：約60% 小型化
• 流体体積：デッドフルイドボリュームゼロ設計
• 接液部オプション：反応性接着剤用 PEEK 利用可能
• 保守性：QR（Quick Release）で工具不要かつ迅速な接液部交換
• 構成性：交換可能なモジュラー設計; BackPack™、取り付けブロック、90° 低プロファイルアクチュエータに対応
• 回転：流体ボディ 360° 回転
• 構造：軽量で自動化の摩耗を低減
• オプションニードル：一部品番でブレットエンドニードルを選択可能
• 制御：リストの品番に調整可能なストロークコントロール搭載
• 液体入口フィッティング：部品番号 7020671、7361411
