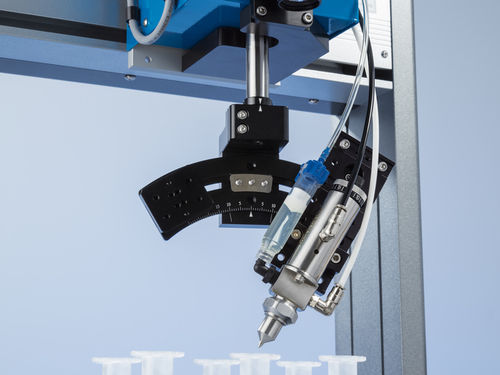

ロボット液体ディスペンサ RV Series

卓上USB

概要
RVシリーズは、DispenseMotion™ソフトウェアと統合CCDスマートビジョンカメラを組み合わせた自動液体ディスペンスロボットで、360°回転面にわたる正確な液剤配置と制御を実現します。真の3次元モーション制御により、点、線、円、円弧、複合円弧、複数平面のパターンを容易にプログラムできます。テーブルトップ/デスクトップ用途として設計され、シングルポイントのニードル調整と±8 μmのディスペンス再現性を備えます。プラットフォームは300 x 300 mmから620 x 500 mmまでの範囲があり、バッチ処理や重要な産業用ディスペンス用途に適しています。堆積物の配置と精度は、幅・直径・配置精度を測定できる自動光学検査（AOI）システムで検証できます。

主な機能

• DispenseMotion™ソフトウェアによるビジョンガイド付きの経路プログラミングと画面プレビュー
• 統合CCDスマートビジョンカメラ（固定マウントオプション）によるカメラ支援プログラミング
• ディスペンス経路の画面プレビューでプログラミングを簡素化
• チップ→カメラ、チップ→ワークピースのオフセット校正を支援するソフトウェアウィザード
• ディスペンスチップの位置合わせ機能とシングルポイントのニードル調整
• プログラム交換用のUSBファイルアップロード/ダウンロード
• ID/ODディスペンス向けの360°回転機能

利点

• 寸法位置決め精度と堆積物配置の高い再現性（±8 μm）
• スループット向上によるサイクルおよびバッチ時間の短縮
• 導入作業の短縮と簡素なプログラミング
• 既存の製造ラインや自動化セルへの容易な統合
• 生産、材料、所有コストの低減

部品番号（抜粋）
ヘッダー：Model | Description | Part # | Part # (Europe)
R3V | R3V 固定マウントカメラ付き | 7363556 | 7363572*
R3V | R3V ベースロボット、ビジョン無し | 7363673 | 7363674*
R4V | R4V 固定マウントカメラ付き | 7363557 | 7363573*
R4V | R4V ベースロボット、ビジョン無し | 7363675 | 7363676*
R6V | R6V 固定マウントカメラ付き | 7363558 | 7363574*
R6V | R6V ベースロボット、ビジョン無し | 7363677 | 7363678*
キーボードとマウス（R3V、R4V、R6V） | 7363673

リソース / ダウンロード（抜粋）

• RVシリーズ データシート
• 自動ディスペンシングシステム アクセサリ データシート
• 自動ディスペンシングシステム 選定ガイド
• RVシリーズ 操作マニュアル
• RVシリーズ クイックスタートガイド
• 自動ディスペンシングシステム サービス＆交換部品マニュアル
• R‑RVシリーズ ベースブラケット セットアップ手順
• DispenseMotion™ ソフトウェア（要請可能）
• DispenseMotion ソフトウェア バージョン履歴
• 製品紹介およびハウツー動画

用途 / 典型的な利用例

• 電子機器、医療機器、自動車部品などの精密液剤ディスペンス
• 高い配置精度と再現性が要求されるバッチ処理およびライン処理
• ID/ODディスペンス作業や複雑な3次元ディスペンス経路

技術仕様

• アーキテクチャ：RVシリーズ（4軸自動液体ディスペンスロボット）
• 動作制御：360°回転機能を含む真の3Dモーションコントロール
• ビジョン：統合CCDスマートビジョンカメラ（固定マウントオプション）によるビジョンガイド
• ソフトウェア：DispenseMotion™（経路プログラミング、画面プレビュー、チップ→カメラ/ワーク校正）
• 再現性（配置）：±8 μm
• ニードル調整：シングルポイント調整
• プラットフォーム範囲：代表値 300 x 300 mm ～ 620 x 500 mm
• データ転送：USBファイルのアップロード/ダウンロード対応
• 検証：堆積幅・直径・配置精度を測定可能なAOIシステムと互換
• アクセサリ：ディスペンスチップ、ニードル、シリンジバレルとカートリッジ、2成分ミキサー、消耗品および交換部品
