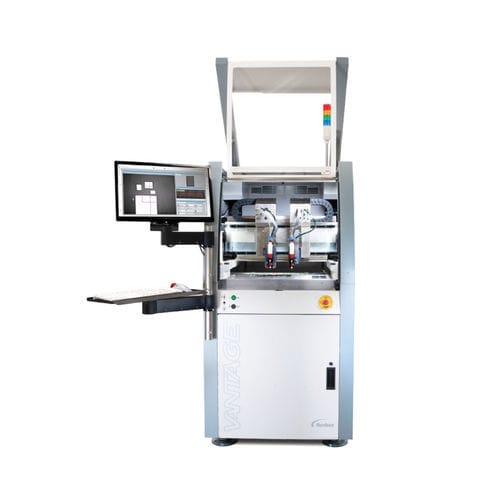

自動液体ディスペンサ ASYMTEK Vantage Series

全自動式組み立て用モジュール式

私たちの最も先進的なディスペンシングプラットフォーム。高級半導体のパッケージングと組み立てのために設計されています。 概要 ASYMTEK Vantage®シリーズ、IntelliJet®ジェッティングシステム、Canvas®ソフトウェアを使用して、比類のないディスペンシングプロセスを作成します。 製品とコンポーネントの小型化は、流体ディスペンシングプロセスにユニークな課題をもたらします。ディスペンシングアプリケーションは、非常に小さなフォームファクターで正確で一貫した結果を提供する必要があります。そして、UPHの目標を達成するために、アプリケーションは迅速でなければなりません。Vantageシリーズは、業界をリードする精度、速度、正確性を備えており、先進的な半導体パッケージングアプリケーションに人気のある選択肢となっています。 標準システムソリューションを選択すると、最短時間で新しいシステムを受け取ることができます。 - ダイ間のスペースにジェット < 200 μm。 - 禁止ゾーンを避ける < 250 μm。 - 単一のIntelliJetバルブで49,000 DPHをディスペンス。 - 2つのIntelliJetバルブで90,000 DPHをディスペンス、単一バルブディスペンシングに比べてDPHが84％増加。 - 自動キャリブレーションによる迅速で再現性のあるセットアップ。 - 高度なCanvasディスペンシングソフトウェア。 - 特許取得済みのリアルタイム補正*により、湿潤条件での精度と歩留まりが向上。 - クローズドループ制御とデータトレーサビリティにより、プロセスが最新の状態に保たれます。 - Industry 4.0接続性に対応 – ASYMTEK NE Connect APIとCanvasソフトウェアの標準ソフトウェア開発キット（SDK）を使用して、NordsonディスペンシングをFISまたはMESに統合します。 *Nordson米国特許9,707,584; 10,150,131; 10,737,286およびその他の特許出願中。 ニーズに合った標準システムソリューションを選択してください： - エッセンシャル – 小さなボリュームのディスペンシング、狭い禁止ゾーン、細く正確なラインを簡単に処理できる必須の単一バルブシステム。 - 高収率 – 精密スケールの追加により、このシステムは最大のボリューム制御、禁止ゾーンの回避、単一バルブでの歩留まり向上に最適な選択肢となります。 - 生産性 – 独立したヘッドに取り付けられたダブルバルブでスループットを加速し、最大の操作性を実現します。 特許取得済みのリアルタイム補正*を備えたこのダブルバルブ構成で、傾斜した部品やxおよびy軸のコンポーネントの高さの変動を自動的に調整します。 - Productivity Plus – 高需要アプリケーション向けに最初から設計されています。Productivity Plusには、最大のボリューム制御と禁止ゾーンの回避のための精密スケールが含まれています。2つの独立したバルブがスループットを加速し、特許取得済みのリアルタイム補正*をサポートして歩留まりを向上させます。 ソフトウェア - グラフィカルプログラミング – 部品をスキャンし、仮想キャンバス上でディスペンシング結果をシミュレートします。 - ガイド付きウィザード – 簡単なステップバイステップのセットアップ手順を提供します。 - クイックリファレンスグラフィックスとデータタイル – システムセンサー、プロセス制御、データへの効率的なアクセスを提供します。 - オフラインプログラミング – システム上またはオフィスでオフラインでプログラムして、生産停止を回避します。 サポートされているバルブ - IntelliJet®ジェッティングシステム - ReadiSetジェットカートリッジを備えたASYMTEK NexJet NJ-8ジェッティングシステム - ASYMTEK DispenseJet DJ-9500ジェット - ASYMTEK DV-8000C Heli-Flowポンプ - ASYMTEK DV-7000 Heli-Flowポンプ サポートされているオプション - ASYMTEKキャリブレーションプロセスジェッティングCPJ - ASYMTEK連続パスモーションコントロール - ASYMTEK Fidsオンザフライソフトウェア - ASYMTEK高解像度モノクルビジョンパッケージMVP - ASYMTEK非接触レーザー高さセンサー 特徴 / 技術仕様 - 半導体向けの先進的なディスペンシングプラットフォーム - スペースにジェット < 200 μm - 禁止ゾーンを避ける < 250 μm - ダブルバルブIntelliJetで最大90,000 DPH - 自動キャリブレーション - プログラミングと制御のためのCanvas®ソフトウェア - 特許取得済みのリアルタイム補正 - Industry 4.0接続性（API NE Connect、SDK Canvas） - クローズドループ制御、データトレーサビリティ - 異なるシステム構成（エッセンシャル、高収率、生産性、Productivity Plus）
